該模擬數字轉換器 （A/D） 模塊有多達 8 個模擬輸入通道。
模擬輸入對一個采樣保持電容器充電，采樣保持電容的輸出是 A/D 轉換器的輸入。A/D 轉換器采
用逐次逼近法將這一模擬電平產生數字轉換結果，其轉換結果為 10 位數字。
模擬參考電壓 （ 正電源電壓和負電源電壓 ） 可通過軟件選擇為器件的電源電壓 （AVDD、 AVss） 或
AN3/VREF+ 和 AN2/VREF- 引腳上的電平。
A/D 轉換器具備可在休眠狀態下工作的獨特特性。
A/D 模塊有四個寄存器，它們是：
? A/D 結果高位寄存器 （ADRESH）
? A/D 結果低位寄存器 （ADRESL）
? A/D 控制寄存器 0 （ADCON0）
? A/D 控制寄存器 1 （ADCON1）

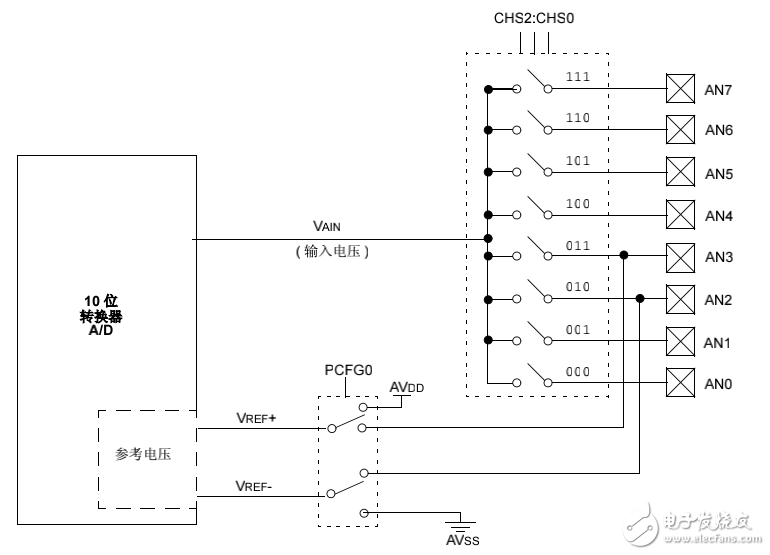

ADCON0 寄存器，如圖 23-1 所示，控制 A/D 模塊的操作。ADCON1 寄存器，如圖 23-2，可對
端口的引腳功能進行配置。這些端口引腳可被設置成模擬輸入 （ 其中 AN3 和 AN2 也可作為參考
電壓輸入 ） 或數字 I/O 引腳。
