一、工作原理

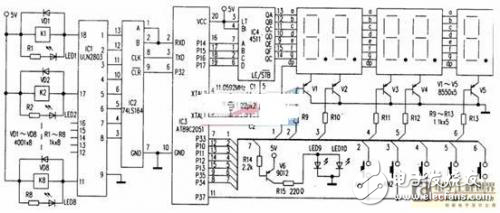

　　該裝置電原理圖如附圖所示。主控芯片IC3為AT89C2051單片機，IC4是BCD碼輸入4線一7段鎖存譯碼/驅動器。工作時，六位LED數碼管顯示當前時間和星期，從左至右，前兩位顯示時，中間兩位顯示分，最后一位顯示星期。LED9、LEDl0為秒閃指示，每秒閃動一次。當需要調整時間時，按動ANl，小時數可在0～23之間變化；按動AN2，分鐘數可在0～59之間變化：按動AN3，星期可在1～7之間變化。初次上電時。
　　該裝置默認澆水開始時間為每天早晨7：00.每路澆水持續時間180秒。每天早上7：00.單片機通過P30（RXD）和P3l（TXD）口串行輸出數據，使8位移位寄存器74LSl64的13腳為高電平。
　　該電平通過uL，N2803驅動，在其18腳輸出低電平，使繼電器K1閉合，開啟第一路澆水裝置的電磁閥開始澆水，數碼管進入180秒倒計時顯示。
　　180秒后，K1失電，K2得電，第二路澆水開始。依此類推。當八路全部澆水結束后，數碼管重新顯示當前時間。需要設置時，按一下AN4，數碼管前四位顯示每天澆水的開始時間。
　　最后一位顯示澆水開始時間標志“8”，按動ANl和AN2進行澆水開始時間設定，方法與調整時間時相同。設置好后，再按一下AN4，數碼管前四位顯示每路澆水的持續時間，最后一位顯示標志“9”，按動AN1可設置持續時間的高兩位，按動AN2設置低兩位。
　　單位為秒，設置范圍為0～9999秒。設置好后再按一下AN4，數碼管又返回到顯示當前時間狀態。
　　在實際使用中，若不需要每天都澆水。可在數碼管顯示當前時間時，按動AN3，使代表星期的最后一位數碼管在1～7之間變動，找到不需要澆水的那一天。按動AN5，點亮該數碼下面的小數點即可。
　　例如，要設置每星期的一、三、五、日不澆水，可按動AN3，使最后一位數碼管顯示“l(fā)”（星期一），按動AN5點亮該數碼管的小數點，再按動AN3找到星期三，按動AN5點亮小數點。按同樣的方法，設置好星期五和星期天即可。
　　
　　二、軟件設計
　　用89C2051的T0中斷進行計時，T1中斷進行澆水軟件采用模塊化設計，修改容易、調試方便。整個程序由主程序、比較程序、二一十進制轉換程序、顯示程序、鍵盤掃描程序、按鍵值跳轉處理程序、中斷程序、校時程序、設置程序、延時程序等組成。片內主要RAM分配如下：30H～34H分別為0.01秒、秒、分、時、星期的計數單元，36H保存AN4鍵序，39H保存鍵碼，3AH一3CH為顯示緩沖區。40H一42H分別為澆水開始時間的分、時、星期存放單元，47H、48H存放每路澆水持續時間。4CH保存串行輸出數據，位01H～07H分別存放星期一到星期天是否澆水標志。
　　三、其他問題
　　該裝置采用串行輸出，對軟硬件稍加改動，即可很容易地對輸出路數進行擴展。使用時?？砂褲菜畤婎^分成若干組，由該裝置控制各組輪流澆水。每組噴頭數量可根據現場主管道口徑、水壓、所用噴頭種類等情況估算。澆水裝置可以是自動旋轉噴頭、多孔噴水管、地埋噴頭、塑料撞擊式噴頭、霧化澆水器、自制噴管等澆水機械。
?
