1 MCS-51系列單片機結構化程序設計概述
　　結構化程序指程序組成結構化、功能模塊化、運行流程化。結構化程序要求將處理特定任務的代碼和數據與程序其余部分隔離，在MCS-51系列單片機結構化程序中，實現隔離的方法是將處理特定任務的指令和數據設計成子程序或中斷服務子程序。這些子程序或中斷服務子程序稱作功能模塊，其具有確定功能，處理特定任務，解決專門問題。
　　在MCS-51系列單片機結構化程序設計時，按照總體規劃和總體設計，由若干軟件設計人員分別編程設計各功能模塊，再依據軟件結構和程序流程，由若干功能模塊組成結構化程序，實現應用程序整體功能，解決復雜的實際問題。
　　MCS-51系列單片機結構化程序具有結構清晰、邏輯性強、易于維護、便于共享、運行穩定、可靠性高等特點。按照結構化程序設計要求編程，有助于規范軟件設計人員的編程工作，有助于提高軟件設計人員的編程效率，有助于提升軟件設計人員的編程水平。
　　2 三種基本結構及程序?qū)崿F(xiàn)方法
　　MCS-51系列單片機結構化程序由若干功能模塊構成，功能模塊由三種基本結構組成，即順序結構、選擇結構、循環結構。由這三種基本結構組成的功能模塊，能實現各種程序算法，解決復雜實際問題。
　　2.1 順序結構

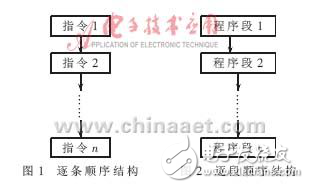

　　在順序結構程序中，按先后順序，CPU逐條執行指令或逐段執行程序段。順序結構分為逐條順序結構和逐段順序結構兩種。逐條順序結構如圖1所示，逐段順序結構如圖2所示。
　　
　　2.2 選擇結構
　　在選擇結構程序中，CPU執行條件判斷指令（或間接轉移指令），依據條件（或轉移目的地址）執行對應分支程序段。選擇結構分為二分支選擇結構和多分支選擇結構。
　　2.2.1 二分支選擇結構
　　在二分支選擇結構程序中，CPU執行條件判斷指令，判斷轉移條件。當條件滿足時，CPU執行程序段1；當條件不滿足時，CPU執行程序段2，實現了二分支選擇功能。條件轉移類指令、比較不相等轉移類指令均可作為條件判斷指令。二分支選擇結構如圖3所示。程序?qū)崿F(xiàn)方法參見范例1。
　　
　　范例1：
　　CJNE A，# DATA，PGM2
　　PGM1：{程序段1}
　　LJMP EXIT
　　PGM2：{程序段2}
　　EXIT：┇
