發視頻基于單片機的正弦波輸出逆變電源的設計及其相關技術的介紹
2017-11-06 |
rar |
0.3 MB |
次下載 |
免費
資料介紹
本文介紹了一種正弦波輸出的逆變電源的設計。設計中采用了 DC／DC 和 DC／AC 兩級變換，高頻變壓器隔離，單片機控制。實驗結果表明性能可靠。

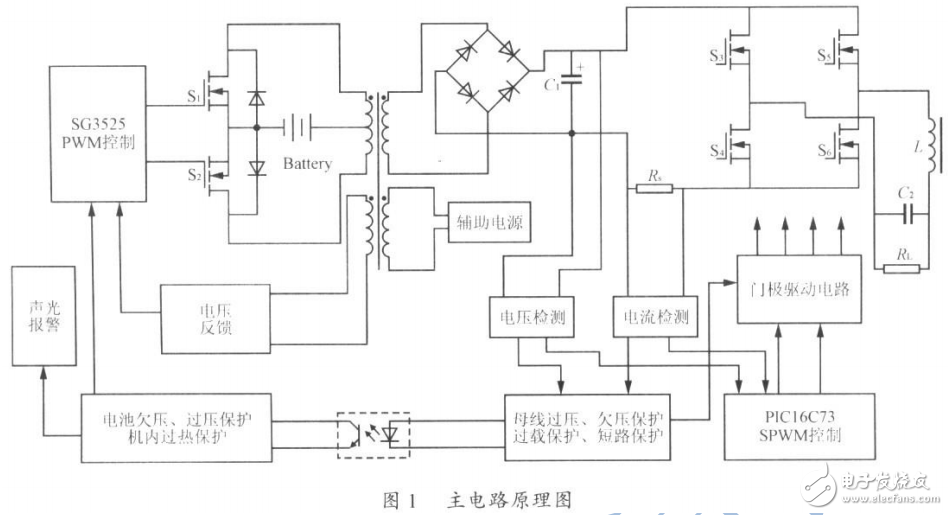

低壓小功率逆變電源已經被廣泛應用于工業和民用領域。特別是新能源的開發利用，例如太陽能電池的普遍使用，需要一個逆變系統將太陽能電池輸出的直流電壓變換為 220V、50Hz 交流電壓，以便于使用。本文給出了一種用單片機控制的正弦波輸出逆變電源的設計，它以 12V 直流電源作為輸入，輸出 220V、50Hz、0~150W 的正弦波交流電，以滿足大部分常規小電器的供電需求。該電源采用推挽升壓和全橋逆變兩級變換，前后級之間完全隔離。在控制電路上，前級推挽升壓電路采用 SG3525 芯片控制，采樣變壓器繞組電壓做閉環反饋；逆變部分采用單片機數字化 SPWM 控制方式，采樣直流母線電壓做電壓前饋控制，同時采樣電流做反饋控制；在保護上，具有輸入過、欠壓保護，輸出過載、短路保護，過熱保護等多重保護功能電路，增強了該電源的可靠性和安全性。
