提示作息時間的打鈴器在各學校等單位經常被使用，其中智能程控打鈴器應運最廣泛。智能程控打鈴器不但解除了作息管理的麻煩，而且改變了人工打鈴、工控制電器等落后現象，它可以使電器自動的周期性工作。在這里我就是運用單片機以及一些具有特定功能的芯片來實現程序控制地自動周期性打鈴器，除了打鈴功能外還具備了電子時鐘的功能，在斷過電后，要繼續準確的顯示時間和打鈴。在生活和生產的各個領域中，凡是有自動控制要求的地方幾乎都有單片機的身影，都有使用單片機的需求。單片機的應用大有想象和拓展空間。單片機穩定可靠、體積小、價格廉價，所以很多科技產品都是采用單片機來完成所要完成的控制，而要完成這些控制只要把單片機與計算機編寫的程序聯系起來，就可以做到。因此單片機在使用中可以根據程序的不同而改變控制，增加了電路的靈活性。我在設計中使用了單片機 AT89S51和芯片 DS12887 來控制打鈴器的一切任務，以及在時鐘電路中用芯片 74HC164 來驅動數碼管，用來顯示電子時鐘。

　　AT89S51是一種帶4K字節閃爍可編程可擦除只讀存儲器（FPEROM—Falsh Program- mable and Erasable Read Only Memory）的低電壓，高性能CMOS8位微處理器，俗稱單片機。該器件采用ATMEL高密度非易失存儲器制造技術制造，與工業標準的MCS-51指令集和輸出管腳相兼容。由于將多功能8位CPU和閃爍存儲器組合在單個芯片中，ATMEL的AT89S51是一種高效微控制器，為很多嵌入式控制系統提供了一種靈活性高且價廉的方案。

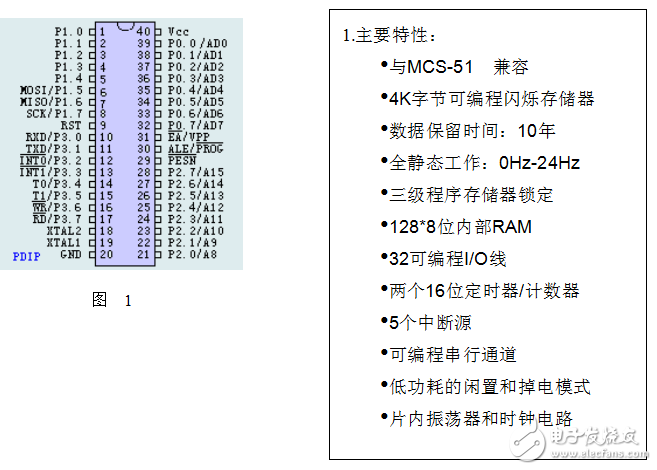

　 AT89S51的引腳功能圖，如圖1所示：
