提出一種高頻時鐘電路的設計方案。利用一款先進的可編程時鐘合成器MPC92433，基于FPCJA的控制，實現4對LVDS信號輸出。系統經過測試，輸出時鐘信號頻率達到1 CHz，可以廣泛應用到各種數字電路設計中。
時鐘信號是任何數字電路設計的基礎，而時鐘源是雷達、通信、測試儀器等電子系統實現高性能指標的關鍵，很多電子設備和系統功能的實現都直接依賴于高性能的時鐘源。文中選擇時鐘合成器MPC92433+FPGA的方式設計高頻時鐘源，實現了4路LVDS （Low Voltage Diff‘erential Signals）電平信號輸出。

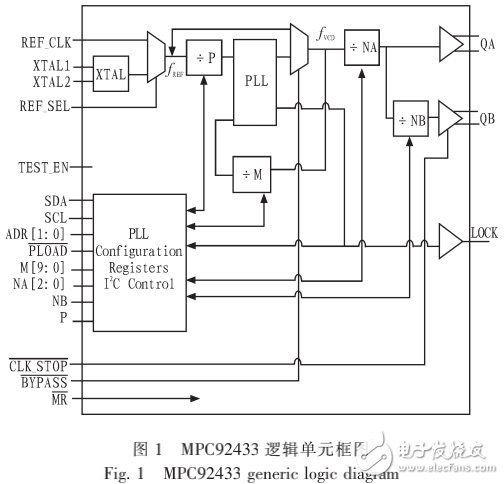

MPC92433是一款高性能時鐘合成源，它是3.3 V兼容、PLL針對性的時鐘合成器，輸出LVPECL電平標準差分信號的頻率范圍為42.50-1 468 MHz，最大時鐘抖動為10 ps/l CJHz，同時具有芯片體積小、功耗低等優點，兇此可以很容易地實現高頻時鐘信號的合成。
