單片機最小系統組成

　　單片機系統是整個數控系統的核心部分，它主要用于鍵盤按鍵管理、數據處理、實時采樣分析系統參數及對各部分反饋環節進行整體調整。主要包括AT89S52單片機、模數轉換芯片ADC0809、12位數模轉換芯片AD7543、數碼管顯示譯碼芯片74LS47與74LS138等器件。

　　系統性能

　　本系統的性能指標主要由兩大關系所決定，設定值與Ａ/Ｄ采樣顯示值（系統內部測量值）的關系。內部測量值與實際測量值的關系，而后者是所有儀表所存在的誤差。

　　在沒有采用數字閉環之前，設定值與內部測量值的關系只能通過反復測量來得出它們的關系（要送多大的數才能使Ｄ/Ａ輸出與設定電流值相對應的電壓值），再通過單片機乘除法再實現這個關系，基本實現設定值與內部測量值相一致。但由于周圍環境等因素的影響，使設定值與內部測量值的關系改變，使得設定值與內部測量值不一致，有時會相差上百毫安，只能重新測量設定值與Ａ/Ｄ采樣顯示值的關系改變Ｄ/Ａ入口數值的大小才能重新達到設定值與內部測量值相一致，也就是說還不穩定。

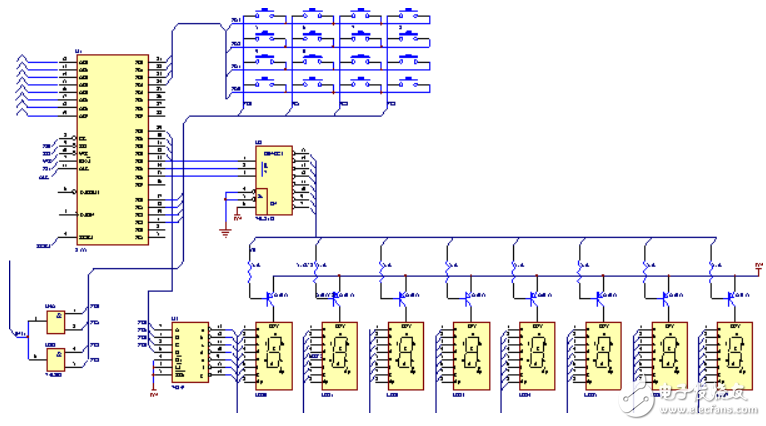

　　圖4 鍵盤及顯示電路
