掌握采用可編程邏輯器件實現數字電路與系統的方法程 ；

　　掌握采用Xilinx_ISE軟件開發可編程器件的過程；

　　掌握Verilog HDL描述數字邏輯電路與系統的方法；

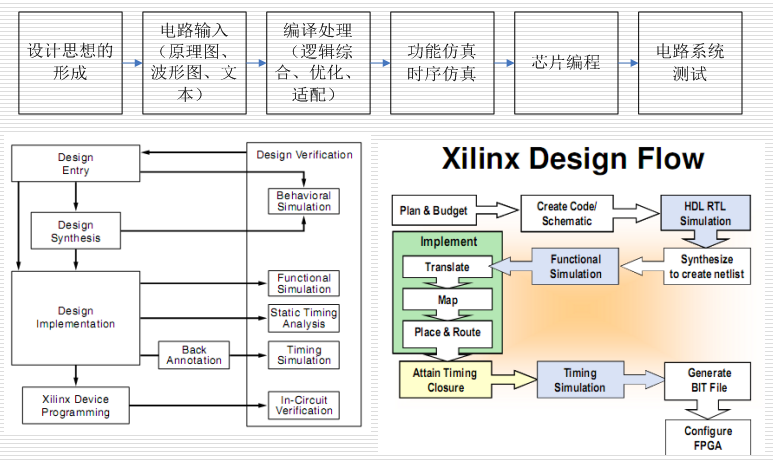

　　掌握分層次、分模塊的電路設計方法，熟悉使用可編程器件實現數字系統的一般步驟。

　　Xilinx_ISE軟件使用與Digilentt Basys2實驗系統介紹

　　使用verilog語言設計實現---流水燈實驗（舉例）

　　使用verilog語言設計實現---模六十計數器

　　功能要求：

　　利用實驗板實現模六十計數，即0-1-2-3-4-…59-0-1…，并在Basys2實驗板的AN0與（LD3~LD0）上顯示。

　　設計步驟與要求：

　　1） 計算并說明采用Basys2實驗板時鐘50MHz實現系統功能的基本原理。

　　2） 在Xilinx ISE13.1 軟件中，編寫輸入所設計的源程序文件。

　　3） 對源程序進行編譯及仿真分析（注意合理設置，以便能夠在驗證邏輯的基礎上盡快得出仿真結果）。

　　4） 輸入管腳約束文件，對設計項目進行編譯與邏輯綜合，生成下載所需.bit類型文件。

　　5） 在Basys2實驗板上下載所生成的.bit文件，觀察驗證所設計的電路功能。
