ADP5588可作為I/O端口擴展，也設計用于需大鍵盤矩陣和擴展I/O線路的QWERTY型全鍵盤手機。I/O擴展IC用于移動平臺，以解決主處理器GPIO的可用數量有限。

　　ADP5588采用小型4mm×4mm封裝，具備足夠的能力來處理所有按鍵掃描和解碼，并且為處理器標記所有經由I2C?接口和中斷引腳的鍵盤按壓動作。它將主要的微處理器從鍵盤監控中“解放”出來，從而降低功耗，并且提高處理器帶寬。它還配備一個緩沖器/FIFO及鍵盤動作計數器，可通過溢出封包和中斷功能來處理和記錄高達10個未處理的鍵盤動作或GPI事件。

　　ADP5588提供鍵盤鎖定功能和在按鍵壓放時是否觸發中斷的選項。所有到主處理器的通訊是通過一根中斷線和兩根I2C兼容接口線來完成的。ADP5588可以配置成一個多達8行×10列的鍵盤矩陣（最多80個鍵）。

　　當用于小型鍵盤矩陣，不用的行和列引腳可以重新配置成通用的輸入、輸出或光傳感器輸入。R0、R1、R2、R3、R4、R5、R6和R7表示矩陣的行引腳，而C0、C1、C2、C3、C4、C5、C6、C7、C8和C9表示列引腳。在上電時，所有的行和列默認為GPI，并且必須被編程為鍵盤矩陣的一部分、GPO或光傳感器輸入才能運行。 除鍵盤和GPIO功能外，C8和C9還可以設置為光傳感器輸入。

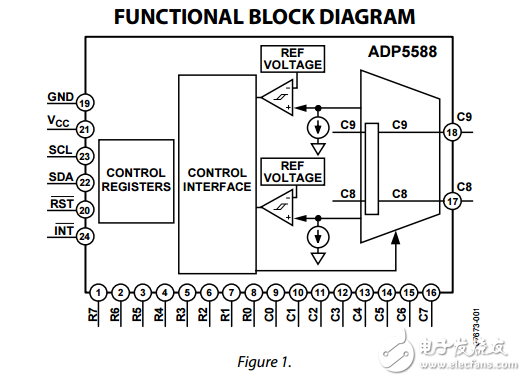

　　當配置為鍵盤線路時，C8和C9線路的功能簡單直接：控制接口從比較器輸入斷開這些線路，關斷光傳感器比較器，然后把它們連接到鍵盤矩陣的鍵盤列。當用作光傳感器比較器輸入時，控制接口從鍵盤斷開這些引腳，啟動比較器，然后連接這些線路到比較器輸入。當這些引腳設置為光傳感器輸入時，僅需兩個外部電容（0.1μF）。當用作GPIO時，這些引腳從鍵盤和光傳感器接口移除，光傳感器比較器和傳感器邏輯線路被關斷。
