發視頻ADuM3220/ADuM3221中文資料數據手冊PDF免費下載(雙通道柵極驅動器)
2017-10-28 |
rar |
1.15 MB |
次下載 |
免費
資料介紹

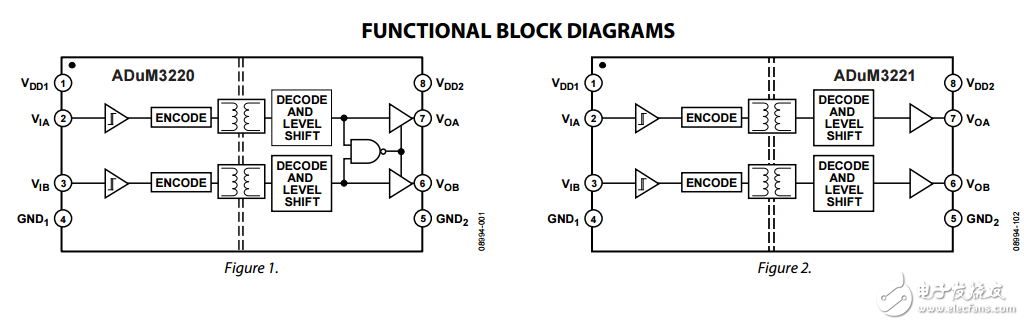

ADuM3220/ADuM32211 是采用ADI公司iCoupler?技術的 4 A隔離式雙通道柵極驅動器。這些隔離器件將高速 CMOS與單芯片變壓器技術融為一體，具有優于脈沖變壓器和柵極驅動器組合等替代器件的出色性能特征。 ADuM3220/ADuM3221提供兩個獨立隔離通道中的數字隔離。它們具有60 ns的最大傳播延遲和5 ns的通道間匹配。與采用高壓電平轉換方法的柵極驅動器相比， ADuM3220/ADuM3221的輸入與各輸出之間具有真電流隔離優勢，能夠跨越隔離柵實現電壓轉換。ADuM3220 擁有直通保護邏輯，能夠防止兩路輸出同時開啟，而 ADuM3221允許兩路輸出同時開啟。它們均可提供默認低電平輸出特性，這對柵極驅動應用來說是必不可少的。 ADuM3220/ADuM3221工作時的輸入電源電壓范圍在3.0 V 到5.5 V之間，可與較低電壓系統兼容。ADuM3220A/ ADuM3221A輸出端的工作電源電壓為5 V到18 V。 ADuM3220B/ADuM3221B輸出端的工作電源電壓為8 V 到18 V。 ADuM3220/ADuM3221規定結溫范圍為 ?40°C至 +125°C。
