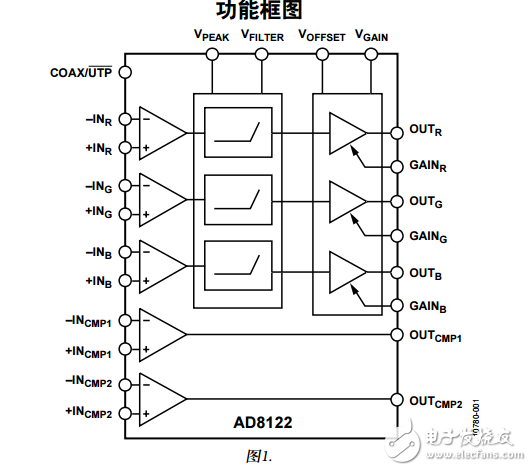

AD8122是一款高速、三通道差分接收器和均衡器，可以補償最長300米UTP電纜和最長200米同軸電纜的傳輸損耗。各增益級匯總在一起，以便獲得最接近的電纜反轉頻率響應。各通道均具有高阻抗差分輸入端，對共模（CM）信號的抑制能力非常強，非常適合與電纜直接接口。 AD8122具有兩個用于提供最佳電纜補償?shù)目刂戚斎搿⒁粋€(gè) LPF控制輸入、一個用于選擇UTP或同軸電纜的輸入、一個直流輸出失調調整輸入。電纜補償輸入用來針對不同的電纜長度提供適當?shù)难a(bǔ)償：VPEAK輸入控制高頻峰值的量， VGAIN輸入調整寬帶平坦增益，以補償扁平電纜的損耗。 VFILTER輸入控制每個通道上輸出低通濾波器的截止頻率。選擇UTP還是同軸電纜補償響應取決于二進制COAX/UTP 輸入，此引腳在UTP應用中可保持浮空。通過VOFFSET輸入可以調整輸出端的直流電壓，對直流耦合系統可能很有用。為了增加靈活性，每個通道的增益可使用相關增益控制引腳設置為1或2。 AD8122采用6 mm × 6 mm、40引腳LFCSP封裝，額定工作溫度范圍為?40°C至+85°C寬溫度范圍。
