發視頻AD9970原文資料數據手冊PDF免費下載(CCD信號處理器)
2017-10-28 |
rar |
0.10 MB |
次下載 |
免費
資料介紹

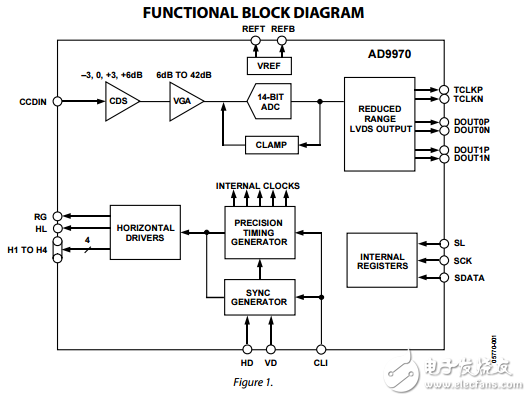

AD9970是一款高度集成的CCD信號處理器，適用于高速數碼攝像機應用。該器件由具有模數轉換功能的完整模擬前端和可編程的時序驅動器組成，額定像素速率最高可達65 MHz。在65 MHz下工作時，Precision Timing內核允許以240 ps的分辨率調整高速時鐘。AD9970還包括一個范圍縮小的LVDS接口用于數據輸出。
模擬前端包括黑色電平箝位、CDS、VGA和一個65 MSPS、14位ADC。時序驅動器為RG、HL和H1至H4提供高速CCD時鐘驅動器。此外，可通過三線式串行接口進行編程。
AD9970采用節省空間的5 mm × 5 mm、32引腳LFCSP_VQ封裝，額定工作溫度范圍為?25°C至+85°C。
