AD9983A是一款完整的8位、140 MSPS、單芯片模擬接口，針對捕獲YPbPr視頻和RGB圖形信號進行了優化。它的編碼速率達140 MSPS，具有300 MHz全功率模擬帶寬，支持最高達1080i和720p的所有高清電視視頻模式，以及最高達SXGA（1280 × 1024，75 Hz）的圖形分辨率。

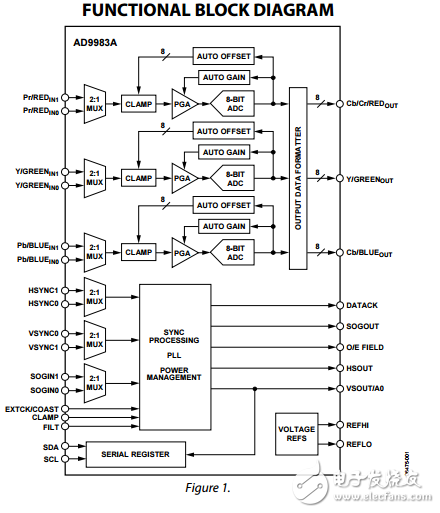

　　AD9983A內置一個140 MHz三通道ADC，其中具有內部基準電壓源、鎖相環（PLL）以及可編程增益、失調和箝位控制功能。用戶僅需提供1.8 V電源和模擬輸入。三態CMOS輸出可以采用1.8 V至3.3 V電源供電。

　　AD9983A片內PLL從三級同步信號（用于YPbPr視頻）或水平同步信號（用于RGB圖形）產生采樣時鐘。采樣時鐘輸出頻率范圍為10 MHz至140 MHz。內部產生Coast信號時，PLL可以在無同步輸入的情況下維持其輸出頻率。利用32級采樣時鐘相位調整功能可以維持輸出數據、同步和時鐘相位之間的關系。

　　通過自動失調特性，可以自動恢復信號基準電平，并自動校準消除三個通道之間的失調偏差。利用通道間增益自動匹配特性，可以使三個通道之間的增益不匹配最小。

　　AD9983A還能針對復合同步和綠同步（SOG）應用提供完全同步處理。箝位信號既可以在內部產生，也可以由用戶通過CLAMP輸入引腳提供。

　　AD9983A采用先進的CMOS工藝制造，提供80引腳、無鉛、表貼塑封LQFP封裝，節省空間；額定溫度范圍為0°C至70°C。
