發視頻ADV7610原文資料數據手冊PDF免費下載(HDMI接收器)
2017-10-29 |
rar |
0.28 MB |
次下載 |
免費
資料介紹
ADV7610提供專業級（無HDCP）和工業級兩種版本，工作溫度范圍為-40℃至+85℃。

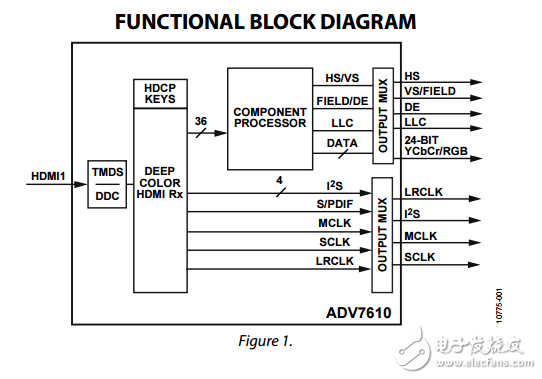

ADV7610是一款高質量、單輸入HDMI接收器，內置HDMI兼容型接收器，支持HDMI規范規定的所有強制性3D電視格式，和最高UXGA 60 Hz、8位的分辨率。
它集成一個CEC控制器，支持能力發現和控制（CDC）特性。
ADV7610具有一個4通道立體聲音頻輸出端口，用于輸出從HDMI流提取的音頻數據。HDMI接收器具有高級靜音控制器，可消除音頻輸出中的外來聲頻噪聲。
可以訪問下列音頻格式：
來自I2S串行器的4路音頻流（8通道）
來自S/PDIF串行器的音頻流（兩個未壓縮通道或N個壓縮通道，例如AC3）
DST音頻流
HDMI端口具有專用的5 V檢測和熱插拔置位引腳。該HDMI接收器還包括一個集成均衡器，用于確保該接口在長電纜條件下具有魯棒的工作性能。
ADV7610內置一個主分量處理器（CP），用于處理來自HDMI接收器的視頻信號。它提供的功能包括：對比度、亮度和飽和度調整，STDI檢測模塊，自由運行，以及同步對準控制等。
ADV7610采用先進的CMOS工藝制造，提供6 mm x 6 mm、76引腳CSP_BGA封裝，符合RoHS標準；額定溫度范圍為?40°C至+85°C。
