舉個例子來說吧。我們將對多層電路板進行射頻線仿真，為了更好的做出對比，將仿真的PCB分為表層鋪地前的和鋪地后的兩塊板分別進行仿真對比；表層未鋪地的PCB文件如下圖1所示（兩種線寬）：

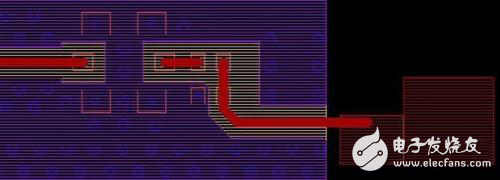

圖1a：線寬0.1016 mm的射頻線（表層鋪地前）
圖1b：線寬0.35 mm的射頻線（表層鋪地前）
圖1：表層未鋪過地的PCB
首先將線寬不同的兩塊板（表層鋪地前）由ALLEGRO導入SIWAVE，在目標線上加入50Ω端口。針對不同線寬0.1016mm和0.35mm， 我們的仿真結果如圖2所示，圖中顯示的曲線是S21，仿真頻率范圍為800MHz-1GHz。
圖1a：線寬0.1016 mm的射頻線（表層鋪地前）
圖1b：線寬0.35 mm的射頻線（表層鋪地前）
圖1：表層未鋪過地的PCB
首先將線寬不同的兩塊板（表層鋪地前）由ALLEGRO導入SIWAVE，在目標線上加入50Ω端口。針對不同線寬0.1016mm和0.35mm， 我們的仿真結果如圖2所示，圖中顯示的曲線是S21，仿真頻率范圍為800MHz-1GHz。
