一、iFix的概述及結構

　　1．iFix軟件介紹

　　現在我們接觸的組態軟件包括GE公司的Ifix、Schneider公司的itunch、Vijeo citect、Siemens公司的wincc、三菱的組態王等等。

　　組態軟件的作用是采集和傳遞工業現場數據，進行集中顯示和和遠程操作。Ifix相對于其他幾種上位機軟件有其很大的優勢和一些劣勢。其最大的優勢就是其強大的開放式功能和完善的通訊協議，能很好的支持各種PLC，完善的用戶權限管理和報警、報表系統。限制其進一步發展和占用市場的因素可能就是其價格較昂貴，開發版軟件難以獲得。

　　iFix 是一套工業自動化軟件 ，為用戶提供一個過程化窗口

　　為操作人員和應用程序提供實時數據

　　2．iFix 的基本功能

　　數據采集

　　與工廠I/O設備直接通訊

　　通過I/O驅動程序，與I/O設備接口

　　數據管理

　　處理、使用所取數據

　　數據管理包括過程監視（圖形顯示），監視控制，報警，報表，數據存檔

　　3．iFix的結構

　?。?）節點類型

　　概念：一臺運行iFix軟件的計算機稱為一個節點

　　類型：

　　按功能劃分：

　　SCADA服務器

　　iClient客戶端（VIEW或HMI節點）

　　HMI Pak

　　按區域劃分：

　　獨立節點---與網絡中其他節點不進行通訊的節點

　　本地節點---描述了本地正在工作的節點

　　遠程節點---在一個分布式系統中，不同于本地節點的節點

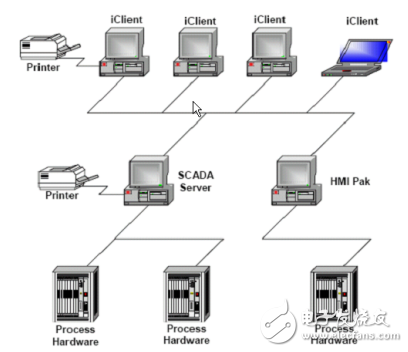

　　（2）網絡節點圖

　　iFix用于連接工廠中的過程硬件
