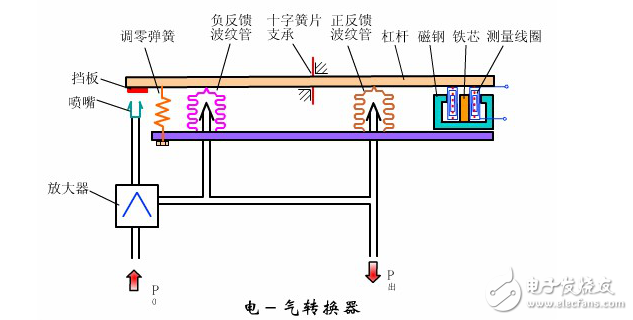

電氣轉換器的工作原理見圖所示，它是按力平衡原理設計和工作的。在其內部有一線圈，當調節器（變送器）的電流信號送入線圈后，由于內部永久磁鐵的作用，使線圈和杠桿產生位移，帶動擋板接近（或遠離）噴嘴，引起噴嘴背壓增加（或減少），此背壓作用在內部的氣動功率放大器上，放大后的壓力一路作為轉換器的輸出，另一路饋送到反饋波紋管。輸送到反饋波紋管的壓力，通過杠桿的力傳遞作用在鐵芯的另一端產生一個反向的位移，此位移與輸入信號產生電磁力矩平衡時，輸入信號與輸出壓力成一一對應的比例關系。即輸入信號從4mA.DC改變到20mA.DC時，轉換器的輸出壓力從0.02～0.1MPa變化，實現了將電流信號轉換成氣動信號的過程。 圖中調零機構，用來調節轉換器的零位，反饋波紋管起反饋作用。

電-氣轉換器接受DCS給出的4～20mA直流信號，然后按比例地轉換輸出20～100kpa的氣動信號，作為氣動薄膜調節閥、 氣動閥門定位器 的氣動控制信號和其他氣動儀表的氣源，它起到電動儀表與氣動儀表之間的信號轉換作用。

1 QZD-1000型電/氣轉換器

電-氣轉換器的結構由外殼、力矩馬達、調零、噴嘴、氣路、放大器、接線盒以及安裝板等組件構成，電-氣轉換器是以力矩平衡原理工作的，其工作原理如圖1所示。

從DCS 來的直流信號輸入到力矩馬達組件的線圈1，使銜鐵2磁化，其磁場方向如圖中所示，銜鐵上端為N極，下端為S極，它與永久磁鋼3的磁場相互作用后，使銜鐵繞支點4產生一個合成旋轉力矩，擋板5沿A向靠近噴嘴6，改變了氣動噴嘴一擋板的工作位置，使放大器7的背壓增加，作用于金屬膜片，使球閥8打開，氣源壓力經球閥流入到轉換器的輸出端，此輸出壓力一路作為轉換器的輸出壓力，供給氣動儀表或 氣動閥門定位器 作為氣動信號。

另一路還送到反饋波紋管9，使其對銜鐵2繞支點4產生一個B向的反饋力矩，與輸入信號所產生的力矩相平衡，因此，輸入信號與輸出壓力成一一對應的比例關系，實現了將電流信號轉換成氣動信號的過程。
