發視頻資料介紹

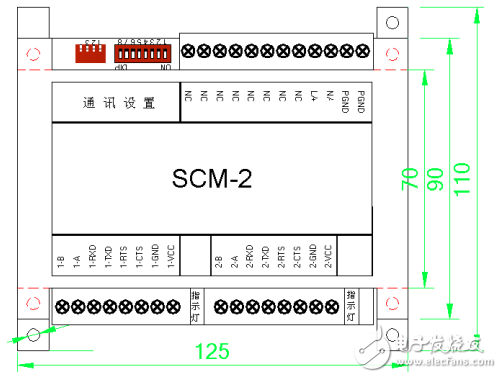

供電：24VDC 或 220VAC，按標簽指示的供電選擇
L/+ 接 24VDC 正/220VAC-L
N/- 接 24VDC 負/220VAC-N
PGND 保護地 接機殼
串口 1 為從機：接上位機（RS232 或 RS485 同時只能用一個）
RS232 接線：1-RXD 接 DB9-2
1-TXD 接 DB9-3
1-GND 接 DB9-5
1-RTS 1-CTS 1-VCC 不接
RS485 接線 1-A 1-B
串口 2 為主機：下掛 modbus rtu 協議的從設備
RS485 接線 2-A 2-B 接 從設備對應 A 、B
