發視頻資料介紹
本手冊介紹了PBMD-K20快速使用指南、PBMD-K20在Step7中的配置、Modbus-RTU協議簡介。
微硬創新PBMD-K20硬件連線如下：

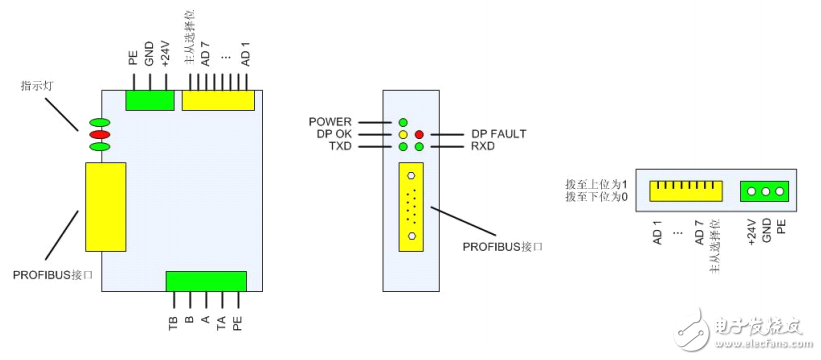

（1）如圖1-0，頂部為電源接口（直流24V）、Modbus主從設置撥碼（MS為Modbus做從站，MM為做Modbus主站）、Profibus地址設置撥碼（采用的是8421碼，如AD1-AD3撥到ON的位置地址為7）。
（2）底部為Modbus通訊接口，B（+），A（-），本產品內置終端電阻，需要接入終端的時候?qū)B和B短接，TA和A短接即可。
?。?）正面為Profibus通訊接口和指示燈。
