本文介紹了以英威騰Goodrive200A變頻器為核心的控制柜在油田抽油機上的應用，以其智能化設計、高效率、高可靠性等優點，進一步提高抽油機采油系統效率，節約能源，降低開采成本，實現油田經濟有效開發，并實現真正意義上的數字化管理和智能控制。

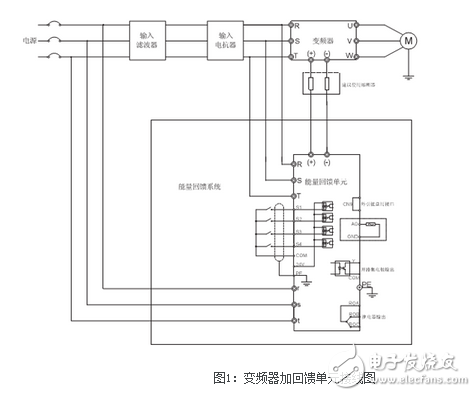

為了回饋再生能量，提高效率，可以采用能量回饋裝置，將再生能量回饋電網，當然這樣一來，系統就更復雜，投資也就更高了。所謂能量回饋裝置，其實就是一臺有源逆變器。按采用的功率開關器件的不同又可以分為晶閘管（SCR）有源逆變器及絕緣柵雙極型晶體管（IGBT）逆變器兩種，它們的共同特點是可以將變頻器直流回路的電壓反饋到電網，如圖1所示。加裝能量回饋單元的變頻器適用于交流50Hz，額定電壓380V的異步電動機，實現軟起動、軟停車和調速運行過程控制。具有起動電流小、速度平穩、性能可靠、對電網沖擊小等優點，可實現上下速度任意調節和閉環控制運行；用戶可根據油井的液位、壓力確定抽油機的沖機、速度和產液量，降耗節能，是高泵效；使設備減少磨損，延長使用壽命，高效節能低成本，實現在最大節能狀態下的自動化運行。
