本系統針對太陽能光伏發電項目設計。系統架構先進可靠，擴展性好，可以實時采集現場數據，高效保存歷史記錄，具備完善的報表系統，同時可以便捷實現聯網監控。本系統軟件平臺已經相應部門的兼容性和可靠性測試，符合相關質量技術要求。

　　紫金橋?qū)崟r數據庫以其開放的系統架構、高效的數據處理、靈活的界面設計和高度的可靠性，在各類工業監控系統中得到廣泛的應用，為國內領先工業軟件服務商。

　　本監控系統通過連接現場匯流箱、交流并網箱、逆變器等設備，采集每塊儀表的各項數據，同時將儀表參數、報警數據等信息記錄下來。

　　由于紫金橋?qū)崟r數據庫具有開放的架構，可以搭建多種模式的遠程抄表監控系統，所以可以根據不同的用戶需求設計相應的系統架構。從整體架構上，系統可以分為單機版和網絡版，其中網絡版也分為C/S架構和B/S架構以及混合架構，本期選擇混合網絡模式，客戶訪問采用B/S（Browser/Server，瀏覽器/服務器）模式，是指借助IE瀏覽器，展現監控畫面，客戶端無需安裝其他軟件，即可看到服務器的畫面，相對C/S模式，其最大優勢就是客戶端可以無需安裝其他客戶端軟件，相對自由方便。不過客戶端自身無法直接保存歷史數據，通信必須通過以太網進行。紫金橋軟件支持WEB發布功能，可以將監控界面發布到以太網，客戶只需要通過IE瀏覽器即可操作?，F(xiàn)場數據上傳采用C/S模式。

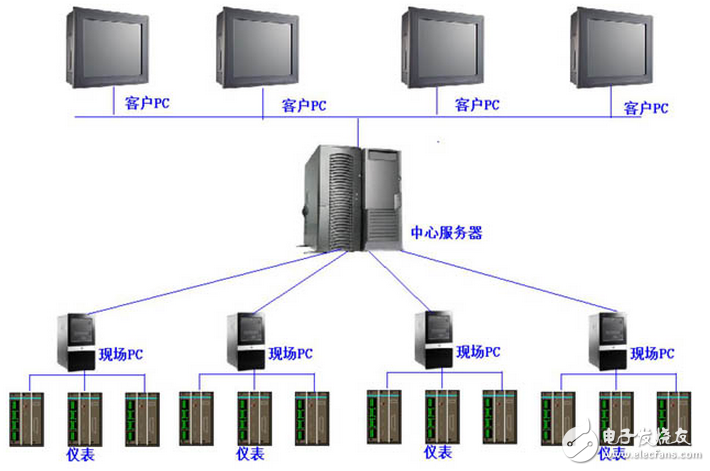

　　這種框架模式下，系統具有良好的開放性和較為靈活的功能架構，現場儀表可以通過串口級聯連接到現場計算機，考慮到系統的通信速度，建議每個RS-485串口可以連接2-3個儀表。中心服務器匯總各客戶儀表數據，其他計算機可以訪問中心服務器獲取相應數據信息可以遠程查看、設置相關設備數據和歷史統計數據。
