1 往復式內燃機組廢氣利用技術

　　在工業廢氣中，受氣源質量、可利用規模、設備造價等多方面因素制約，煤層氣（地面鉆井開采的煤層氣、煤礦抽放瓦斯）、焦爐煤氣、冶煉尾氣（煉鐵高爐煤氣和煉鋼轉爐煤氣）、沼氣、秸稈氣、炭黑氣、煉化尾氣、油母頁巖氣以及無法外輸?shù)氖桶樯鷼獾瓤扇紡U氣并不適合燃氣輪機和蒸汽輪機利用，而往復式內燃機組發電系統恰好可以充分加以利用，變廢為寶。

　　1.1 技術原理

　　往復式內燃機組發電系統主要是利用往復式內燃機拖動發電機發電，匹配余熱鍋爐構成燃氣電站，實現制熱、制冷的廢氣利用技術?？傮w上可分為燃氣電站制熱廢氣利用系統和燃氣電站制冷廢氣利用系統。

　?。?）燃氣電站制熱廢氣利用系統

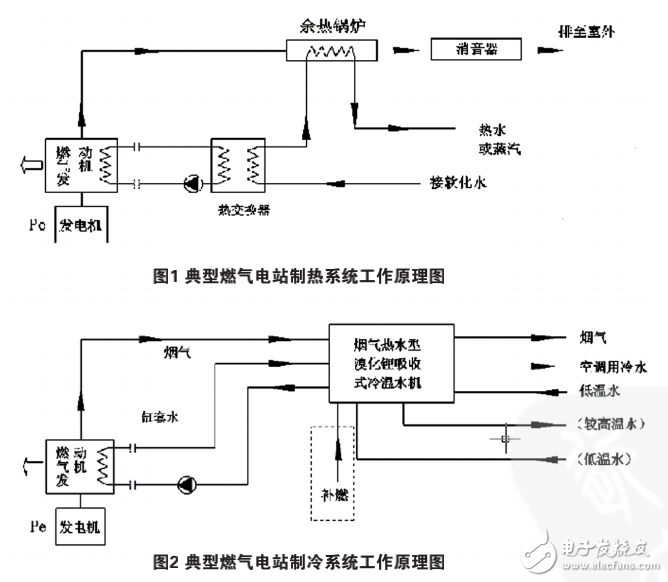

　　將可燃廢氣通入往復式內燃機（燃氣發動機），燃燒做功帶動發電機發電，產生的煙氣（約600℃）進入余熱鍋爐，同時流過燃氣發動機本體的冷卻水（約90℃）通過熱交換器將熱量傳遞給余熱管路。水通過熱交換器換熱再進入余熱鍋爐加熱，產生高溫熱水或蒸汽。蒸汽可用作工業生產，熱水可用作供暖和生活用熱水。這種技術實現了熱電聯產，既可以發電，又可以供熱。見圖1）

　　（2）燃氣電站制冷廢氣利用系統

　　將可燃廢氣通入燃氣發動機，燃燒做功帶動發電機發電，產生的煙氣（約600℃）進入余熱鍋爐。水通過發動機本體換熱器再進入余熱溴化鋰制冷機組，產生低溫水和較高溫水。低溫水可用作空調制冷，較高溫水可用作生活用熱水。這種技術實現了熱電冷聯產，既可以發電，又可以供熱和供冷。（見圖2）
