從工程實際出發，分析了國內外電梯監控系統的基本現狀，結合計算機組態技術，提出了基于MCGS工控組態軟件設計電梯監控系統的方案。該系統應用C-NET網絡通過計算機的申行口采集兩部電梯的實時數據，應用計算機構建動畫模擬電梯運行，直接、直觀、準確地反映電梯的實際運行狀態。及時對電梯系統中的故障進行報普，分析判斷故障原因，并可通過計算機直接控制電梯的運行。主要闡述了系統的總體結構設計、系統軟件設計開發中應注意的間題和難點。經過調試，該系統基本可以達到控制要求。

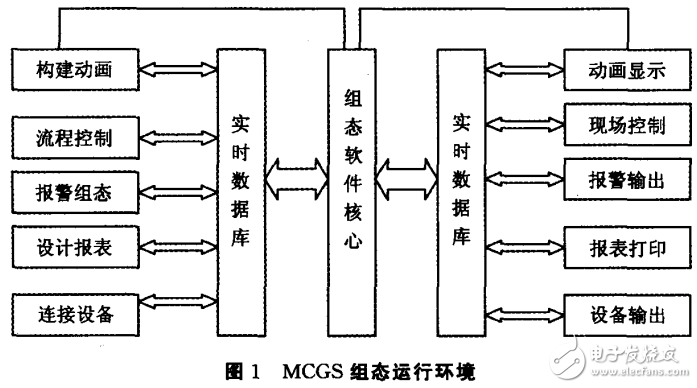

　　MCGS軟件系統包括組態環境和運行環境兩個部分。組態環境相當于一套完整的工具軟件，幫助用戶設計和構造自己的應用系統。運行環境則按照組態環境中構造的組態工程，以用戶指定的方式運行，并進行各種處理，完成用戶組態設計的目標和功能。運行環境本身沒有任何意義，必須與組態結果數據庫一起才能構成用戶應用系統。一旦組態工作完成，運行環境和組態結果數據庫就可以離開組態環境而獨立運行在監控計算機上。MCGS組態運行環境見圖1。
