MCP6N11 儀表放大器（Instrumentation Amplifier，INA）具有使能/VOS 校準引腳（EN/CAL）和幾個最小增益選項。它針對單電源操作進行了優化，支持軌到軌輸入（無共模交越失真）和輸出性能。兩個外部電阻可用于設置增益，從而最大程度降低增益誤差和溫度漂移。參考電壓（VREF）可以對輸出電壓（VOUT）電平移位。供電電壓范圍（1.8V 至5.5V）足夠低，可以支持許多便攜式應用。所有器件在-40°C 至+125°C 的溫度范圍內完全滿足電氣規范。這些器件具有5 個最小增益選項（1、2、5、10 或100 V/V）。這使用戶可以針對不同應用來優化輸入失調電壓和輸入噪聲。
　　特性
　　軌到軌輸入和輸出
　　可通過2 個外部電阻設置增益
　　最小增益（GMIN）選項：1、2、5、10 或100 V/V
　　共模抑制比（Common Mode Rejection Ratio，CMRR）：115 dB （典型值， GMIN = 100）
　　電源抑制比（Power Supply Rejection Ratio，PSRR）：112 dB （典型值， GMIN = 100）
　　帶寬：500 kHz （典型值，增益= GMIN）
　　供電電流：800 ìA/ 通道（典型值）
　　單通道
　　使能/VOS 校準引腳：（EN/CAL）
　　電源：1.8V 至5.5V
　　擴展級溫度范圍：-40°C 至+125°C
　　典型應用
　　高端電流傳感器
　　惠斯通電橋傳感器
　　帶電平移位功能的差分放大器
　　電源控制環路
　　設計輔助工具
　　Microchip 高級器件選型器（MAPS）
　　演示板
　　應用筆記
　　

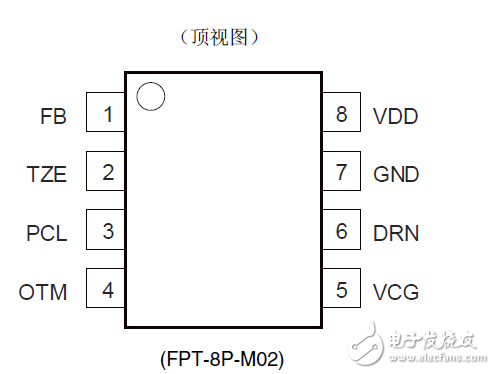

　　引腳分配圖
