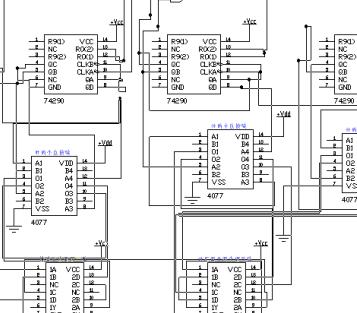

鬧鐘由可調時、分顯示器，4個74290芯片，3個4077芯片和兩個7421芯片的電路構出時鐘的多功能部分。其中，四個74290和四個顯示器構成定時鬧鐘的顯示部分（調時部分可以由開關3、4直接控制電路與振蕩器的連接來實現）；4077芯片的作用是比較實際時鐘部分與鬧鐘部分的輸出數據是否一致，再由兩個7421芯片校驗作最后校驗，當全部輸出對比為真時，則發光二極管亮起來，實現定時鬧鐘功能。具體電路如下圖：
