四輸入搶答器

一．課程設計題目：

四路數字搶答器

二．任務和要求：

設計一個數字式搶答器，具體要求如下：

1．要求至少控制四人搶答，允許搶答時間為10秒，輸入搶答信號實在“搶 答開始”命令后的規定時間內，顯示搶先搶答者的序號，綠燈亮。

2．在“搶答開始”命令前搶答者，顯示違規搶答者的序號；紅燈亮。

3．選做：在“搶答開始”命令發出后，超過規定的時間無人搶答，顯示無 用字符（可自行確定）。

4．選做：不僅能顯示搶答者的序號并且能顯示搶答次序。

三．總體方案的選擇

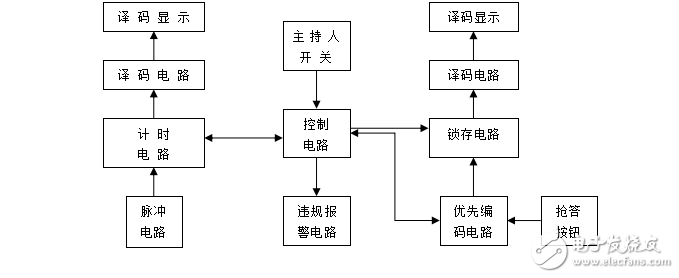

方案一：

其工作原理為：接通電源后，主持人將開關撥接地，搶答器處于禁止?fàn)顟B(tài)，組號顯示器顯示“0”，定時器顯示時間（0秒）；若有隊員在此時搶答，則表示犯規，違規報警電路的紅燈亮，并顯示其組號；由于鎖存電路的原因，只記錄下第一組的組號。在主持人讀完題目后，將開關接上電源，宣布“開始”搶答，定時器開始計時，選手在10秒內搶答時，搶答器完成：優先判斷、編號鎖存、編號顯示、綠燈提示。當一輪搶答之后，定時器停止、禁止二次搶答、定時器顯示經過的時間。如果再次搶答必須由主持人再次操作“清零”和“開始”狀態開關。
