異步電動機延邊三角形減壓起動的研究與設計

　　1、引言籠型異步電動機采用延邊三角形減壓起動，具有自耦變壓器減壓起動的優點：即具有補償起動轉矩的作用，且電動機減壓可調，但又無需專門的減壓設備，節省有色金屬與黑色金屬，加之起動只用一般設備，具有體積小、重量輕、能允許經常起動的特點，預期將獲得進一步的推廣，并逐步取代自耦變壓器減壓起動的方法。對于延邊三角形減壓起動時的電壓、電流與轉矩的降低程度，不像星形）三角形降壓起動與自耦變壓器減壓起動那樣，已有明確的數字關系。本文從廣義情況出發，分析得出了電壓、電流、轉矩的降低比例以及可調整的范圍。在此基礎上進一步對延邊三角形繞組設計中抽頭位置的確定與傾邊磁場的預防兩個主要問題進行了討論，得出抽頭位置的計算表達式與預防傾邊磁場產生的方法，為制造和使用電動機提供了準確依據與指導。

　　2、減壓起動時電壓、電流及轉矩的降低比例異步電動機延邊三角形減壓起動的繞組設計，主要是依據起動時對電流與轉矩的要求來確定減壓的情況，因此要做好繞組的設計，首先必須弄清楚減壓起動時電壓、電流及轉矩的降低比例。

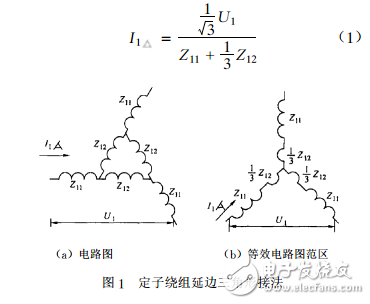

　　2.1 電流的降低比例電流變化規律所要討論的是：電動機進行延邊三角形降壓起動時的電流與三角形接法直接起動時的電流關系。圖1a是定子繞組延邊三角形接法的示意圖，設各相繞組抽頭外部的星形部分的阻抗為，抽頭內部三角形部分的阻抗為，把內部三角形接法等效變成星形接法，其阻抗等效為，如圖1b所示。那么其線電流

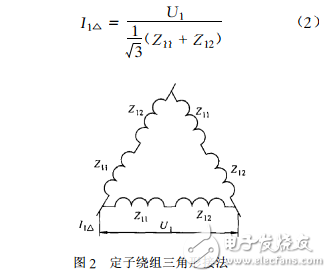

　　如果直接采用三角形接法，如圖2所示，則線電流
