紅外線報警器

　　紅外報警器分主動式和被動式兩種。主動式紅外線報警器，是報警器主動發出紅外線，紅外線碰到障礙物，就會反彈回來，被報警器的探頭接收。如果探頭監測到，紅外線是靜止不動的，也就是不斷發出紅線線又不斷反彈的，那么報警器就不會報警。當有會動的物體觸犯了這根看不見的紅線的時候，探頭就會檢測到有異常，就會報警。

　　原理分析

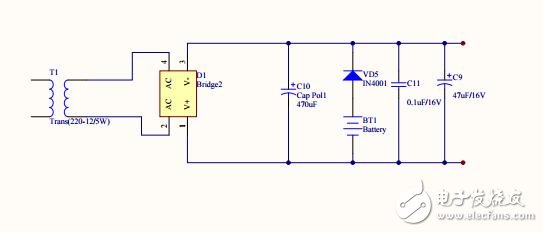

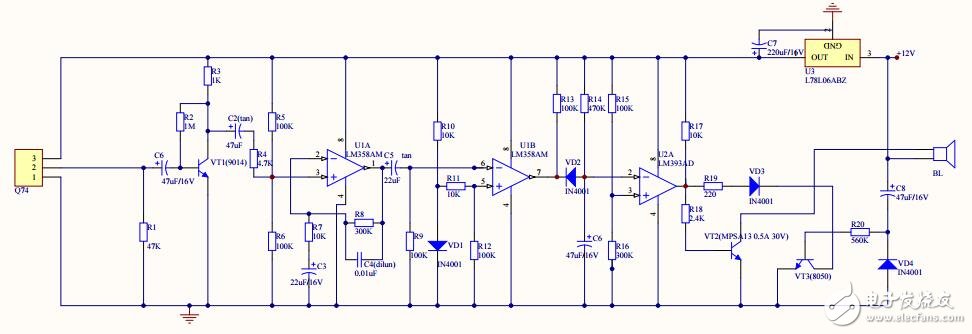

　　熱釋電紅外傳感器的主要材料，是鉭酸鋰（LiTao3）、硫酸三甘酞（LATGS）和鈦鋯酸鉛（PZT），其內部結構與外型，如圖4—8所示。它是在鈦酸鋇一類壓電晶體上，上下表面設有電極，并在表面加有黑色膜。當有紅外線間歇地照射時，其表面溫度上升，使晶體內部的原子排列產生變化，即引起自發極化電荷。稱此現象為熱釋電效應，為熱電效應之一種。熱釋電效應產生的表面電荷是暫時的，只要它出現，便很快被空氣中的各離子所中和。為此，用熱釋電效應制作紅外傳感器時，多是在它的元件前面加有機械式的周期遮光裝置，以便使自發極化電荷周期性地出現，只有檢測移動物體時不用。由于熱釋傳感器的輸出阻抗很大，輸出電壓信號又極微弱，故在傳感器內部附加一只場效應管與一個薄膜電阻Rg，使其阻抗進行變換。Rs為負載電阻，有的熱釋傳感器無Rs，需外接。為實現不同的檢測目的，在進入紅外線的窗口上設有濾光鏡，將不需要的光譜濾掉。作為人體檢測的熱釋紅外傳感器，多是用雙元件組成。雙元件的特點一是當人射的能量順序地射到兩個元件時，由于兩只元件為串聯，其輸出比一只元件高一倍；另是由于兩只元件為逆向相連接，對于相同且同時輸入的能量將相互抵消，如太陽光中的紅外線干擾和環境溫度變化所引起的誤差等。防止外人人侵的熱釋電紅外傳感器應用電路，如當有人進入欲保護的視野范圍內時，傳感器即產生一交流感應電壓，其頻率與人體移動速度有關，通常在5～6Hz左右。它可控制10～12m的移動人體，其視野約70度。
