電子門鈴

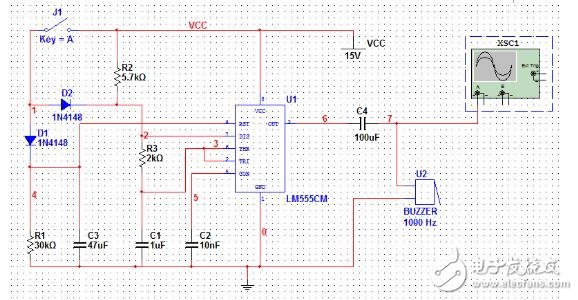

　設計框圖及整機概述：

　　開關J1是按鈕開關，沒有按下時C3不能接通不進行充電，所以C3處的電壓為0.4端口為低電平，所3端口輸出也為0.揚聲器（蜂鳴器代替）無法工作。C1通過R2，R3充電，充滿電后其電壓約為電源電壓。

　　閉合開關，VCC的電流流過二極管D1對C3充電，其兩端電壓升高，4端口的電壓也逐漸升高。當C3電壓上升為高電平時，4端口輸入時高電平，555定時器啟動，所以D2，R3和C1組成多諧振蕩器工作，輸出頻率F1.

　　斷開開關，R1和C3組成回路，C3放電。R2，R3，C1組成多諧振蕩器開始工作，輸出頻率為F2.當C3放電完畢時，4端口又變成低電平，555定時器停止工作。

　　輸出端接揚聲器，輸出端有電流時揚聲器發聲，輸出端頻率不同時發出的聲音就不同。本電路中設計了兩種不同頻率，所以揚聲器就能發出兩種不同的聲音。

　　設計安裝及調試中的體會：

　　通過本次試驗接觸了仿真軟件并熟悉了一些基本的操作，電路雖然簡單，之前我們的學習都是基于理論，而到了實際應用上需要更多的知識去支撐，為了先調試所以我選擇用仿真軟件MULTISIM，短短時間內去熟悉操作，仿真圖弄好了以為一開始就能像那樣按開關就響叮聲，松開開關響咚聲，我試了好多次，網上有人說用仿真軟件的示波器測輸出波形，果然按下開關和松開開關的波形是不一樣的，后面就想通了仿真畢竟是仿真，有時太較真反而是不太好，很多不會的就從網上查找資料。
?

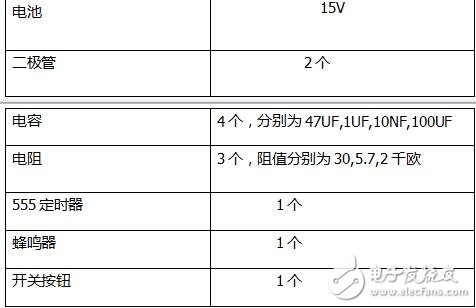

　　元件清單
