發視頻資料介紹

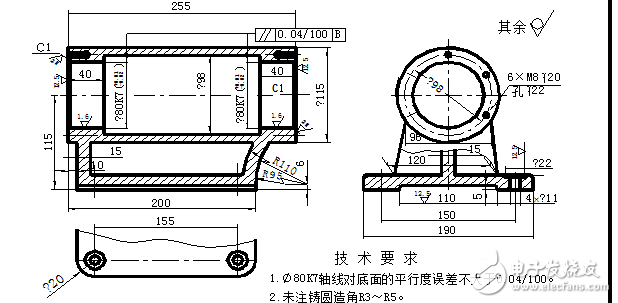

一 零件圖的作用：
直接指導加工制造、檢驗、測量零件的重要技術文件。
二 零件圖的要求：
必須完整、清晰地表達零件的形狀結構、尺寸大小和制造要求，以符合生產的需要。
三 零件圖的內容
⒈ 一組圖形
⒉ 全部尺寸
⒊ 技術要求
⒋ 標題欄
為滿足生產的需要，零件圖應視零件的功用及結構形狀而采用不同的視圖及表達方法。
一 零件圖的視圖選擇要求
完全：將零件各部分的結構、形狀及其相對位置表達完全。
正確：視圖之間的投影關系及表達方法要正確。
清楚：所畫圖形要清晰易懂。
機械制圖
