大部分電流檢測放大器可處理高共模電壓（CMV），但不能
處理高差分輸入電壓。在某些應用中，存在故障條件：分
流器的差分輸入電壓超過放大器的額定最大電壓。這些條
件可能損壞放大器。本應用筆記介紹兩款可用于電流檢測
放大器的基本過壓保護電路，同時討論了電路對兩類電流
檢測架構的器件性能影響——一類是電流檢測放大器（以
AD8210為例），另一類是差動放大器（以AD8418為例）。
過壓保護電路

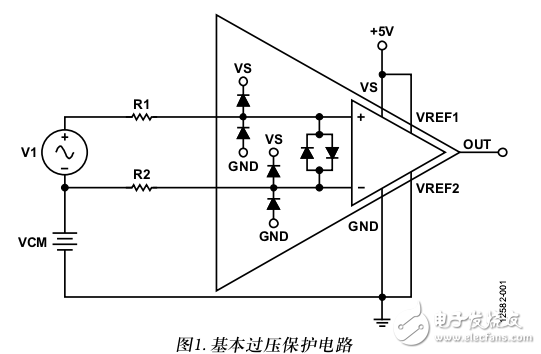

圖1顯示電流檢測放大器的過壓保護基本連接。當差分輸
入電壓超過指定放大器的最大額定值時，放大器就可能會
將電流拉入內部保護二極管。若輸入引腳之間存在大差分
電壓信號，則額外的串聯電阻R1和R2可防止大電流流入內
部保護二極管。
