課程設計中減速器齒輪畫法

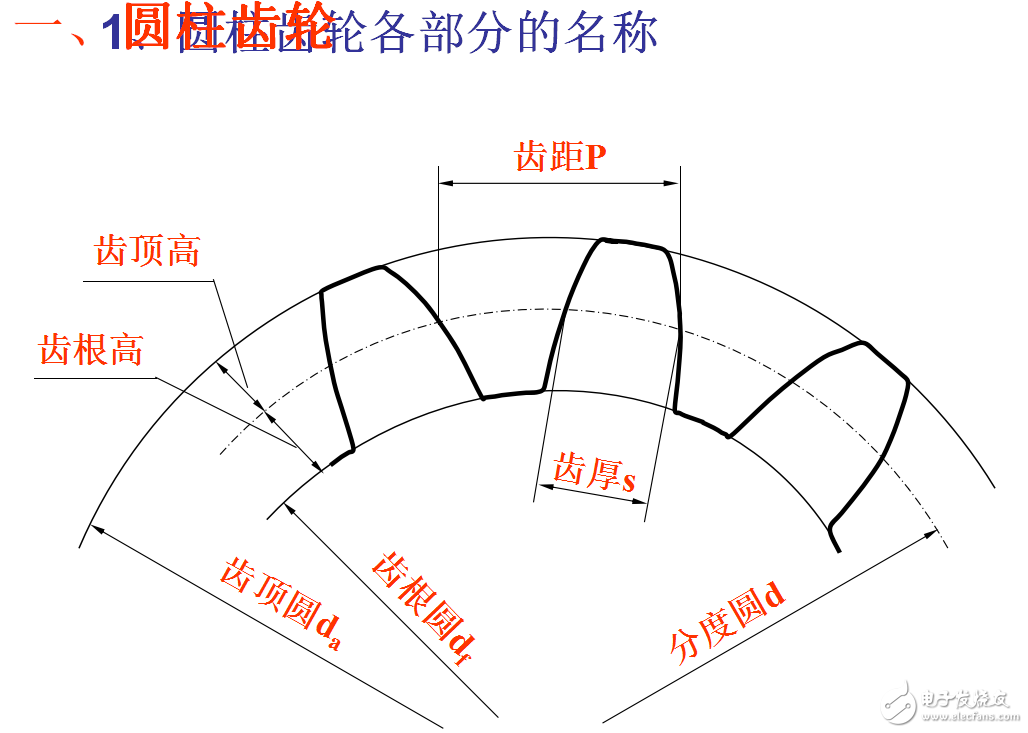

1）齒頂圓 通過輪齒頂部的圓稱為齒頂圓，其直徑以da來表示。
2）齒根圓 通過輪齒根部的圓稱為齒根圓，其直徑以df來表示。
3）分度圓 標準齒輪的齒厚（某圓上齒部的弧長）與齒間（某圓上空槽的弧長）相等的圓稱為分度圓，其直徑以d表示。
4）齒高 齒頂圓與齒根圓之間的徑向距離稱為齒高，以h表示。分度圓將齒高分為兩個不等的部分。齒頂圓與分度圓之間稱為齒頂高，以ha表示。分度圓與齒根圓之間稱為齒根高，以hf表示。齒高是齒頂高與齒根高之和，即h=ha+hf
