蜂窩電話和無線個人數字助理不斷地集成各種全新的性能和應用。在同一部手持移動設備中需要集成包括IS -95. CDMA 2000、W-CDMA、UMTS、GSM、PHS、Wi-Fi、WiMax. Bluetooth以及GPS等多種無線通信技術。LMV112時鐘緩沖放大器能夠解決不同芯片組之間的時鐘干擾問題。

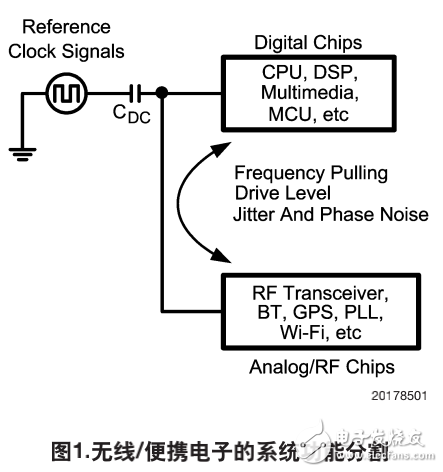

圖1．表示便攜式電子產品對系統時鐘的要求。電子產品的硬件部分可以按功能劃分為三種電路。包括系統時鐘電路、通常由亞微米CMOS技術實現的純數字電路，以及一般用BiCMOS混合信號工藝完成的模擬／射頻電路。對于系統時鐘電路，它可以是一個獨立的模塊，或者是CMOS. BiCMOS芯片中的內置電路，并外接晶體作為振子。這兩種方案各有其優缺點。這里要解決的主要問題是：便攜電子產品中不同芯片之間時鐘信號的相互影響。作為一個系統的基準時鐘，該時鐘信號應該純凈且準確。就是要求高頻率穩定性、低相位噪聲和低時鐘信號失真等指標。如圖1所示，不同芯片與時鐘電路之間的負載效應會使原來高度精確的時鐘信號劣化。這里通過增加時鐘緩沖放大器，例如LMV112，來降低相互影響，保持晶體振蕩器電路原有的性能。
