放大電路是電子電路中變化較多和較復雜的電路。在拿到一張放大電路圖時，首先要把它逐級分解開，然后一級一級分析弄懂它的原理，最后再全面綜合。讀圖時要注意：1. 在逐級分析時要區分開主要元器件和輔助元器件。放大器中使用的輔助元器件很多，如偏置電路中的溫度補償元件，穩壓穩流元器件，防止自激振蕩的防振元件、去耦元件，保護電路中的保護元件等。2 在分析中最主要和困難的是反饋的分析，要能找出反饋通路，判斷反饋的極性和類型，特別是多級放大器，往往以后級將負反饋加到前級，因此更要細致分析。.3一般低頻放大器常用RC 耦合方式; 高頻放大器則常常是和LC 調諧電路有關的，或是用單調諧或是用雙調諧電路，而且電路里使用的電容器容量一般也比較小。4）注意晶體管和電源的極性，放大器中常常使用雙電源，這是放大電路的特殊性。
例1 助聽器電路

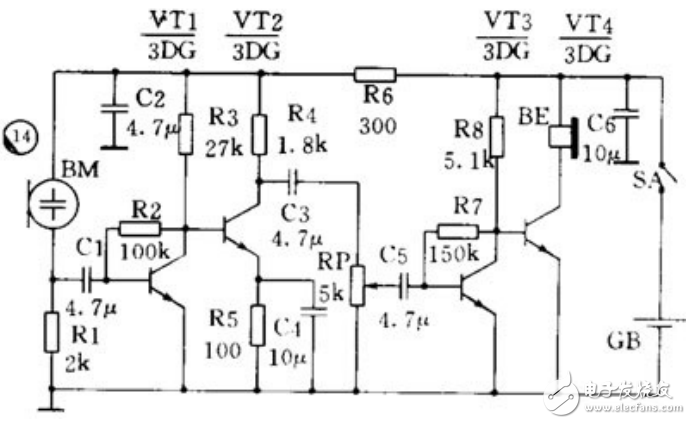

圖14 是一個助聽器電路實際上是一個4 級低頻放大器。VT2 之間，VT1、VT2 和VT3 之間則用RC 耦合。為了VT4 之間采用直接耦合方式，和VT3 的本級有并聯電壓負反饋（ R2 和R7）。由于使用高改善音質，VT1阻抗的耳機，所以可以把耳機直接接在VT4 的集電極回路內。C2 是去R6、耦電路，C6 是電源濾波電容。
