OFDM 調制模塊

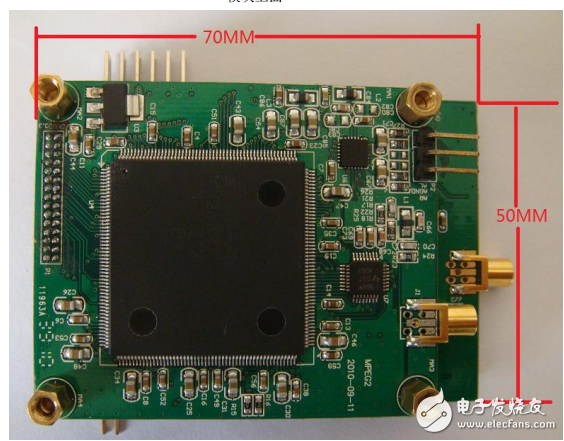

一、模塊特點 1、 體積小。長 70MM，寬 50MM ，高 17 MM 2、 功耗低。2M 帶寬情況下，功耗 3.4W 3、 RF 指標好。雜散低，帶肩高 4、 帶寬兼容性好。同一板上 8M、4M、2M 帶寬可調 5、 寬電壓供電。供電電壓范圍：8V~20V。二、模塊功能 1、可調參數 IFFT：2k 保護間隔：1/4、1/8、1/16、1/32 FEC：1/2、2/3、3/4、5/6、7/8 調制映射：QPSK（4QAM）、16QAM、64QAM 帶寬：8M，4M，2M 2、128 位加密 模塊支持 128 位的加密，解密要解密板的配合 3、單向透明串口 模塊支持一個單向的透明串口傳輸。（需要解密板的配合） 8 位數據位 1 位停止位支持奇校驗，偶校驗，無校驗波特率：1200、2400、4800、9600、19200、38400 57600、115200、230400 4、通訊控制串口的參數 8 位數據位 1 位停止位偶校驗波特率： 19200 5、MPEG2 編碼 編碼碼率從 2000kbs~18000kbs 可調
