封裝描述

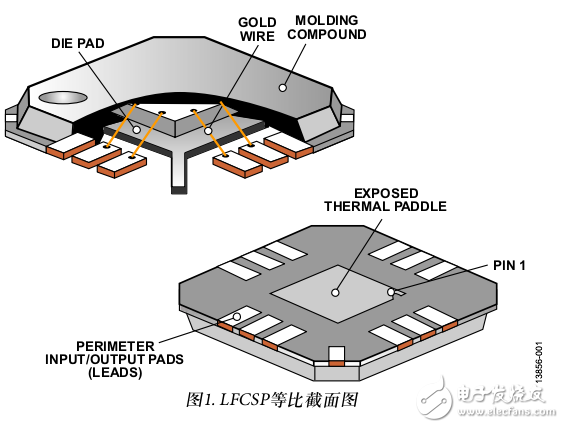

　　LFCSP是一種基于引線框的塑封封裝，其尺寸接近芯片的

　　大小，因而被稱為“芯片級”（參見圖1）。 封裝內部的互連

　　通常是由線焊實現。

　　外部電氣連接是通過將外圍引腳焊接到PCB來實現。除引

　　腳外，LFCSP常常還有較大的裸露熱焊盤，可將其焊接到

　　PCB以改善散熱。

　　LFCSP器件返修

　　將LFCSP器件裝配到PCB上之后，若發現缺陷，應當返修

　　以移除不良器件，并換上工作正常的器件。移除器件之

　　前，注意必須加熱不良器件，直至引腳和裸露焊盤（如有焊

　　接）下方的焊料液化，從而更容易從電路板上移除不良器件。

　　常規返修流程包括以下步驟：

　　1. 準備板子

　　2. 移除器件

　　3. 清潔PCB焊盤

　　4. 涂敷焊膏

　　5. 器件對齊和貼片

　　6. 固定器件

　　7. 檢查

　　關于第3步到第7步的詳細說明，請參見AN-772應用筆記。

　　移除器件和分層

　　移除器件時，可能會在LFCSP和/PCB上產生機械應力。應

　　小心移除不良器件，不僅要避免損傷PCB或鄰近器件，還

　　要避免損傷不良器件本身，尤其是若用戶打算對不良器件

　　進行故障分析。LFCSP器件上若有過大應力（例如將器件加

　　熱到額定峰值溫度以上或過度暴露于高溫下），可能導致封

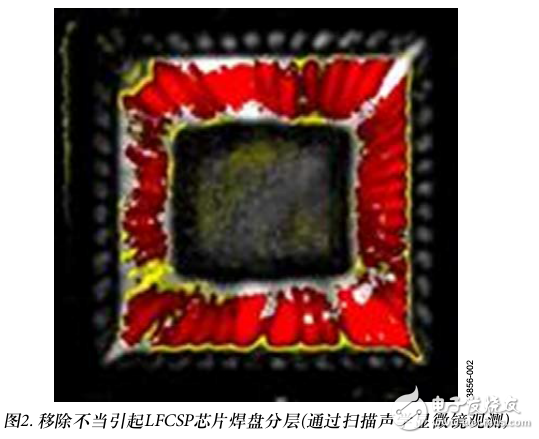

　　裝分層或外部物理?yè)p壞（參見圖2至圖4）。對于要做進一步

　　分析的器件，移除不當所引起的分層會加大找出真正故障

　　機制的難度。因此，為了進行有效的故障分析，妥善移除

　　不良器件是十分必要的。
