例1：一位二進制計數加七段譯碼電路AHDL設計如下，該設計中調用了老功能模塊”4count”和七段譯碼器設計文件7segment.tdf。

　　設計源文件：

　　FUNCTION 4count（clk，clrn，setn，ldn，cin，dnup，d，c，b，a） %庫中有此模塊%

　　RETURNS（qd，qc，qb，qa，cout）;

　　FUNCTION 7segment（i3，i2，i1，i0） %見前面的例題%

　　RETURNS（g，f，e，d，c，b，a）;

　　SUBDESIGN 4cnt7s

　　（

　　clk，dnup ：INPUT;

　　sa，sb，sc，sd，se，sf，sg，out，xs［3..0］ ：OUTPUT;

　?。?/p>

　　VARIABLE

　　counter ： 4count;

　　decoder ： 7segment;

　　BEGIN

　　counter.clk =clk;

　　counter.dnup =dnup;

　　decoder.i［3..0］=counter.（qd，qc，qb，qa）;

　　xs［］=counter.（qd，qc，qb，qa）;

　　（sg，sf，se，sd，sc，sb，sa）=decoder.（g，f，e，d，c，b，a）;

　　out=counter.cout;

　　END;

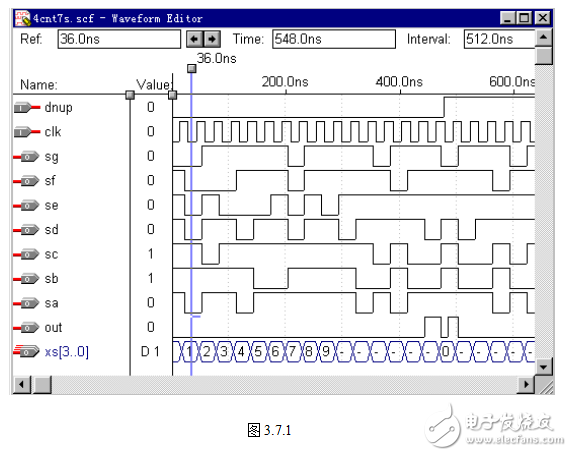

　　該設計的仿真結果見圖3.7.1。
