3.2使用圖形編輯器設計（第一個簡單的例子）
該例子雖然簡單，只有一個反向器和一個與門，但通過這個例子可以學習設計過程，若有下載部件MPU，可以下載配置數據，使設計更完整。
下面一步一步的介紹如何使用圖形編輯器設計邏輯電路。
第一步：進入MAX+PLUSⅡ運行環境
第二步：建立項目

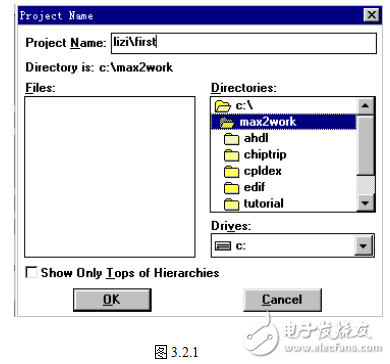

選擇File/Project/Name 顯示如下對話框（圖3.2.1）
將目錄directories 選擇為Max2Work，，然后輸入project Name為lizi/first，然后按OK按鈕，出現是否建立子目錄lizi/first的詢問，再輸入OK。
第三步：在file中選New，出現如下對話框（圖3.2.2），然后選擇第一項Graphic Editor file，選OK，出現標題為Graphic Editor Untitled的窗口。
