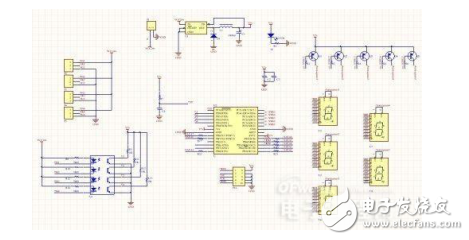

最近給一個工廠做的一個轉速顯示小板子，程序很簡單，原理圖如下：

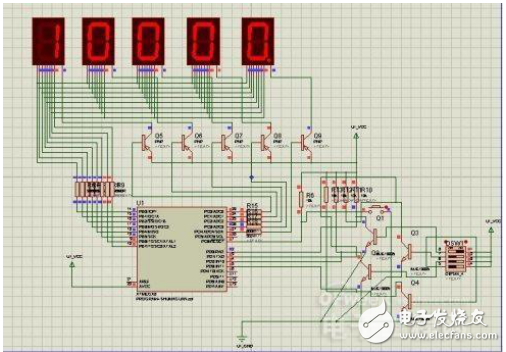

在給這個原理圖做protues仿真時候，開始調用了6段一體數碼管，沒有達到仿真要求，其中PNP三極管一直處于導通狀態，查了一天驅動電路和程序 ，都是很簡單的東西 ，實在沒錯，故最后換了單位獨立的共陽數碼管仿真沒有問題：
總結：不知道是不是我不了解還是本身軟件原因，在用多位一體數碼管時候會出現PNP不按程序時序?qū)ǎ且恢睂?dǎo)通！過幾天板子就到了，回來焊板子測試就可以驗證仿真效果真實性！
補：板子最后實際結果證明以上推論正確；其次發現另外一個問題 由于我板子沒有加LM2576降壓開關芯片的輸入電容導致在TLP521-4一側接上4個光電開關時候，電源電壓不穩或者其他原因?qū)е麻_關降壓芯片失去效果 輸出不是DC5V導致我單片機燒壞，開關電源也出了問題；故在此提醒使用LM2576時候一定不可以省略輸入電容，一般選擇100uf電容（電解或者其他都可以）。加了電容以后可是手上沒有ATmega8單片機了 明天去買 希望 一切工作正常。
