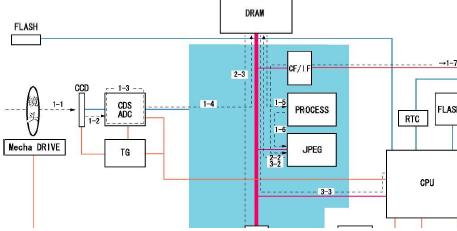

（1）獲取圖像的流程
1）通過鏡頭的光聚焦在CCD*1上，并被轉換成電信號
2）儲存在CCD中的信號被從TG*2發出的驅動信號
3）此信號被CD*3消減噪音后再被ADC*4轉換成數字信號
4）一旦形成數字圖像數據，就將被傳送到DRAM*5并臨時儲存
5）圖像數據被傳送到PROCESS*6并進入Y/C*7分離（WB*8）操作
6）圖像數據被以JPEG*9格式壓縮
7）圖像數據被記錄在CF卡內*10
（2）在LCD上再現圖像的流程
1）從CF卡上獲得的JPEG壓縮格式的數據被重新恢復成原始數據
2）恢復后的圖像數據被傳送到DRAM
3）一個CPU*11在DRAM中獲取圖像數據并用DAC*12將其轉化成模擬格式以便在LCD上顯示圖像
（3）將圖像數據被傳遞給計算機的流程
1）從CF卡上獲得的JPEG壓縮格式的數據被重新恢復成原始數據
2）恢復后的圖像數據被傳送到DRAM
3）一個CPU*11在DRAM中獲取圖像數據并通過RS232C或USB接口將其傳遞給個人計算機
名詞解釋：
*1、CCD     電荷耦合器
*2、TG     計時發生器
*3、CDS     互聯雙采樣
*4、ADC     模擬數字轉換器
*5、DRAM   動態隨機存儲器
*6、PROCESS 處理器
*7、Y/C     YOUT（亮度信號）/SOUT（顏色信號）
*8、WB     白平衡
*9、JPEG     聯合圖像專家組壓縮格式
*10、CF     袖珍存儲卡
*11、CPU   中央微處理器
