傳統的按鍵掃描方案

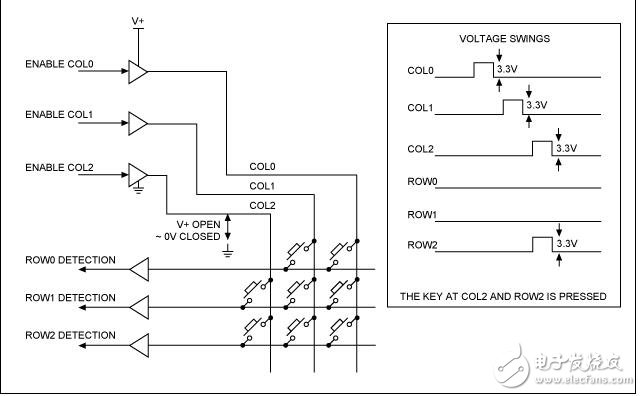

圖1所示是傳統的按鍵掃描方案，基帶處理器的GPIO鍵盤控制或某些專用的鍵盤控制器都采取了這個方式。有些GPIO引腳設計成“列”輸出端口，驅動開關矩陣；有些GPIO引腳設計成“行”輸入端口，檢測按鍵開關的閉合。通常，沒有按鍵按下時，每個按鍵上都沒有電壓。一旦某個按鍵按下，鍵盤控制器開始掃描所有的按鍵。掃描動作通過逐漸升高“列”電壓的同時，來輪詢監測每“行”的輸入電平。一個8 x 8的開關矩陣可經過64個時鐘周期完成一遍掃描。時鐘頻率的范圍可以設定在幾十kHz到幾MHz之間，“列”輸出電平在系統的邏輯高和邏輯低之間切換。依據鍵盤控制器的供電電壓，邏輯高電平可以從1.8V到3.3V變化。

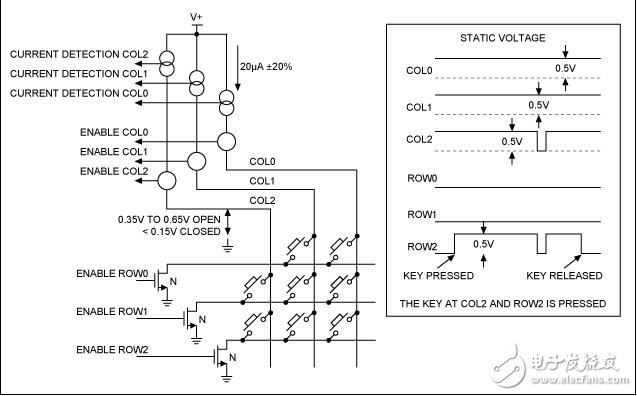

Maxim的鍵盤控制器，如MAX7347/MAX7348/MAX7349、MAX7359和MAX7360采用一種獨特的無源掃描方式，利用電流源驅動開關矩陣，并通過檢測電流來檢測按鍵動作。圖3說明了無源按鍵掃描的工作原理。一旦按下一個按鍵，控制器便開始掃描所有按鍵。掃描時，在所有“列”端口施加電壓約為0.5V的恒流源，控制器監測流過依次使能的每“行”電流。因為每一時刻只有一“列”檢測到電流流過，所以，對于一個8 x 8開關矩陣，這種無源掃描方式也需要經過64個時鐘周期完成掃描。在按鍵掃描期間，所有“列”電壓都是靜態的0.5V （有按鍵按下的列除外），在其對應的“行”端口處于掃描期間，該“列”電壓降低到0V。
