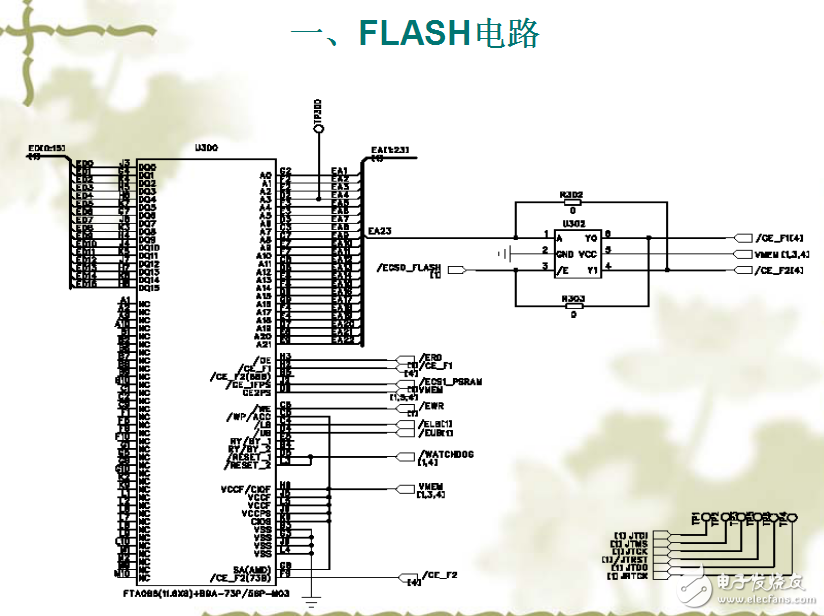

FLASH信號作用描述
數據總線：ED0－ED15，共16根數據線，用于傳輸數據。
地址總線：EA00－EA23，共24根地址線，用于存儲單元尋址。
控制總線：
/ERD：寫控制信號；
/EWR：讀控制信號；
/WATCHODG：復位信號，用于FLASH的軟件復位；
/CE_F1、/CE_F2：FLASH存儲區域選擇信號；
/ECS1_PSRAM：PSRAM片選信號；
/ELB、/EUB：PSRAM存取區域選擇信號；
電源供電信號：VMEM。
EEPROM，F(xiàn)LASH等均是非易失性器件，非易失性存儲器最大的特色是在當電源關閉后，原先儲存在內的資料，仍能夠持續被保存，且可以被重復抹除修改（一）、電可擦可寫可編程存儲器（EEPROM electrically erasable programmable）
EEPROM是一塊存儲器，俗稱“碼片”，二進制代碼的形式存儲著手機的資料，它存儲的是：
