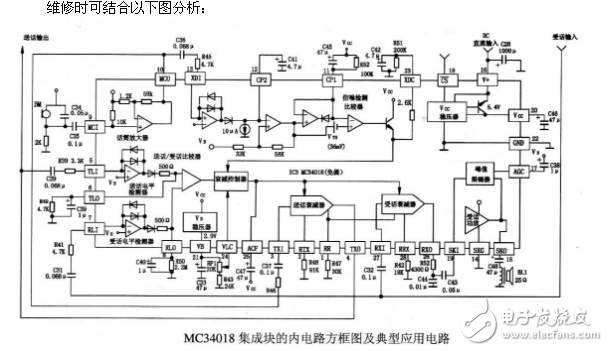

柜員對講內機分送話和受話兩路信號，但兩組信號走線類似。以下取其中一路信號分析信號走線（建議示波器幅值調50MV，采樣速度調0.5秒，探筆X10）：
a通電后，IC1 MC34018第21腳VB輸出電壓約為3.2V左右，此電壓經過1K電位器調整給話筒供電。
b話筒采集的聲音送入到IC1 MC34018第9腳MCI，經內部放大后從第10腳MCO輸出
c第10腳MCO輸出分為兩支路，一支路送至N5532錄音放大，另一支路送至第3腳TXI（發送衰耗器輸入端），經內部送話衰減器處理后從第4腳TXO（發送衰耗器輸出端）輸出。
d第4腳輸出分為三支路；一支路送至第5腳TLI（發送電平檢測輸入端）進行電平檢測；一支路送至IC2 MC34018的第7腳RLI（接收電平檢測器輸入端）進行電平檢測；一支路送至IC2 MC34018的第27腳RXI（接收衰耗器輸入端），經內部受話衰減器、衰減控制器控制處理后從26腳RXO（接收衰減器輸出端）輸出。此信號送至LM1877進行信號放大，再送至喇叭實現電聲轉換。
