      OPA541功率運算放大器的介紹及其典型應用

      2017-11-12 | rar | 0.1 MB | 次下載 | 免費

      資料介紹

      　　OPA541功率運算放大器是美國BB公司研制的單片式高電壓、大電流運算放大器。本文介紹了它的工作原理、主要性能指標、封裝形式和典型應用。OPA541單片功率運算放大器的工作電壓高達540V．且可連續輸出SA大電流（峰值電流高達IOA），內有過流保護電路，可用在伺服放大、音頻功放和大功率電源中。

      　2.工作原理及主要電氣參數

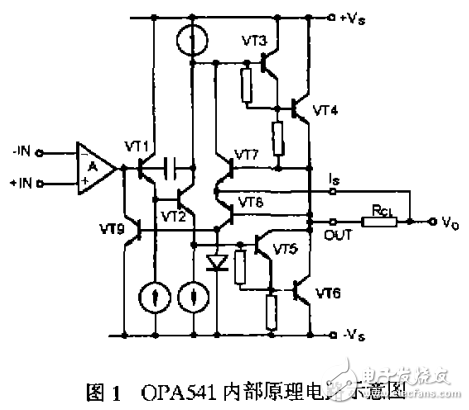

      　　OPA541內部原理如圖1所示。輸入級采用恒流偏置差分結型場效應管，它具有輸入阻抗高，偏置電流小等優點，同時可將雙端輸入變?yōu)閱味溯敵霾㈦娖揭莆?。前置?jí)（VTI、VT2）推動T型達林頓輸出級（VT3/ VT4和VT51VT6），因而連續電流輸出能力較強。過流保護電路由晶體管Vl-7、VT8、VT4和取樣電阻Rcu（外接）等組成，過流時，取樣電阻Rcr.上的壓降大于晶體管VT7、VT8基極正電壓，VT7、VT8導通，將功率級驅動電流分流，使功率級器件不會因過載而損壞。取樣電阻R內阻值決定限流值。

      OPA541功率運算放大器的介紹及其典型應用
