發視頻在太陽能逆變器中利用iCoupler數字隔離器進行設計
2011-08-25 |
pdf |
210 KB |
次下載 |
免費
資料介紹

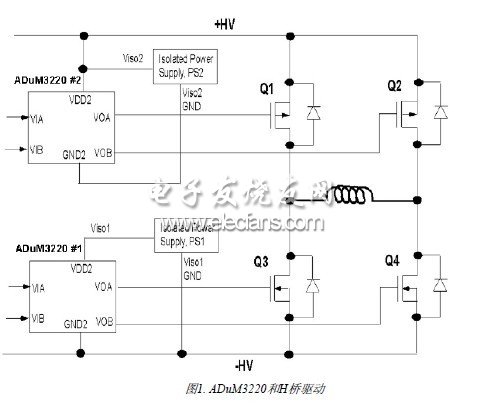

首先，所有逆變器都擁有MOSFET或IGBT功率晶體管，用以完成將直流電源轉換成交流電源的繁重任務。這些功率開關由直流/交流控制器驅動。由于多數控制器均為低壓器件，功率晶體管則為相對高壓器件，因此需用數字隔離柵極驅動器才能實現這種轉換功能。ADI的iCoupler?技術構成多種隔離柵極驅動器的基礎，如ADuM3220，其中有兩個隔離驅動器集成在單個封裝中，具有4 A峰值電流驅動能力。兩個ADuM3220可以控制一個H橋輸出電路的四個開關
