      基于MC56F8323的數字ACDC開關源設計

      2011-10-20 | pdf | 806 KB | 次下載 | 免費

      資料介紹

      ?

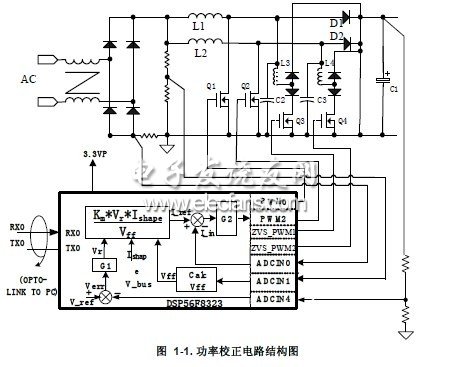

      本文所采用的主電路是兩路單管PFC交錯并聯的形式，兩個開關管交替導通，主功率電路由Q1/Q2, D1/D2, L1/L2和濾波電容C構成。輸入側還包括EMI濾波、輸入繼電器和二極管全波整流電路。另外為了實現主功率管的軟開關工作條件，加入輔助開關管Q3/Q4及ZVS輔助電路。
      在基于MC56F8323的PFC應用模塊系統中，數字控制器采樣全波整流電壓Vrect、輸入電流Iin和輸出直流母線電壓Vbus三個變量，送入DSP處理。外環電壓G1保證了輸出直流電壓穩壓在給定值，電壓環的輸出決定了電流環給定的幅值；數字正弦電流波形給定決定了電流環給定的形狀，保證了輸入電流的正弦化；輸入電壓的采樣不僅決定了輸入電流過零點，保證了電流與電壓相位的一致，同時輸入電壓前饋也加速了輸入變化時系統的響應速度；內環電流環G2的速度較快，將輸入電流采樣值與電流環給定相比較，經電流環的PI調節器產生變化的占空比參數，最后通過PWM0/2給出主功率開關管控制波形，最終達到輸入功率校正并穩定輸出電壓的目的。
      開關電源 PFC MC56F8323
