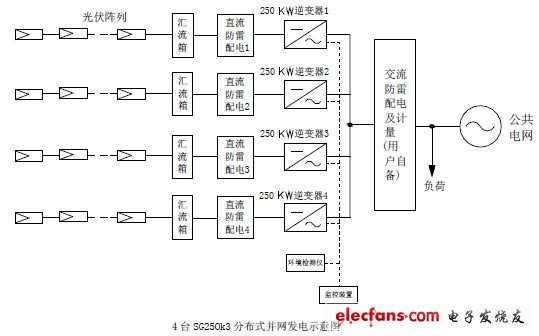

此光伏并網發電系統將采用分布式并網的設計方案，將1MW系統分成4個250kW的并網發電單元，通過4臺SG25OK3（250kW）并網逆變器接入0.4kV交流電網，實現并網發電。
系統的電池組件可選用國產某功率為210Wp的多晶硅太陽電池組件，其工作電壓約為29.6V，開路電壓約為36.5V。根據SG250K3并網逆變器的MPPT工作電壓范圍（450V～820V），每個電池串列按照20塊電池組件串聯進行設計，每個250kW的并網單元需配置60個電池串列， 1200塊電池組件,其功率為252kWp；整個1MW系統需要240個電池串列，共4800塊電池組件。
為了減少光伏電池組件到逆變器之間的連接線，以及方便維護操作，建議直流側采用分段連接，逐級匯流的方式連接，即通過光伏陣列防雷匯流箱（簡稱“匯流箱”）將光伏陣列進行匯流。
