發視頻Riverside (MAXREFDES8#)3.3V Input, 12V (15V) Output Isolated Power Supply
2012-11-07 |
pdf |
149 KB |
次下載 |
免費
資料介紹

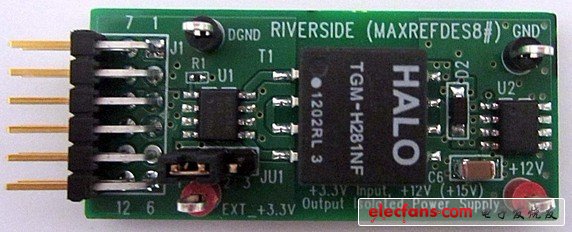

Abstract: This document details the Riverside (MAXREFDES8#) subsystem reference design, a 3.3V input, 12V (15V) output, isolated power supply. The Riverside reference design includes a 3W primary-side transformer H-bridge driver for isolated supplies, and one wide input range and adjustable output low-dropout linear regulator (LDO). Test results and hardware files are included.
