TL431說明書
TL431是可控精密穩壓源。它的輸出電壓用兩個電阻就可以任意的設置到從Vref（2.5V）到36V范圍內的任何值。該器件的典型動態阻抗為0.2Ω，在很多應用中用它代替穩壓二極管，例如，數字電壓表，運放電路，可調壓電源，開關電源等。TL431是由德州儀器生產，所謂TL431就是一個有良好的熱穩定性能的三端可調分流基準源。它的輸出電壓用兩個電阻就可以任意地設置到從Vref（2.5V）到36V范圍內的任何值數字電壓表，運放電路、可調壓電源，開關電源等等。英文描述：1-OUTPUT THREE TERM VOLTAGE REFERENCE， 2.495 V， BCY3。

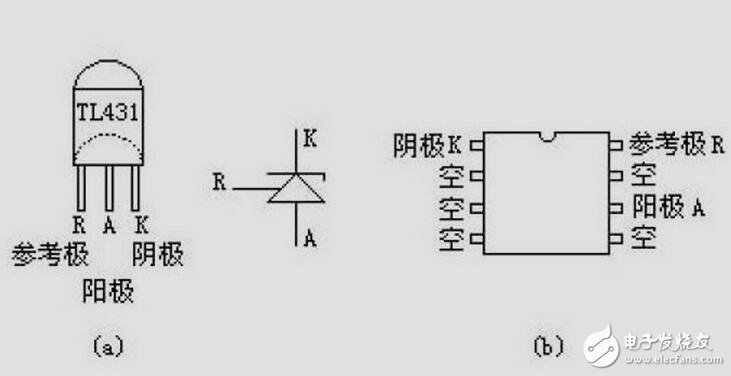

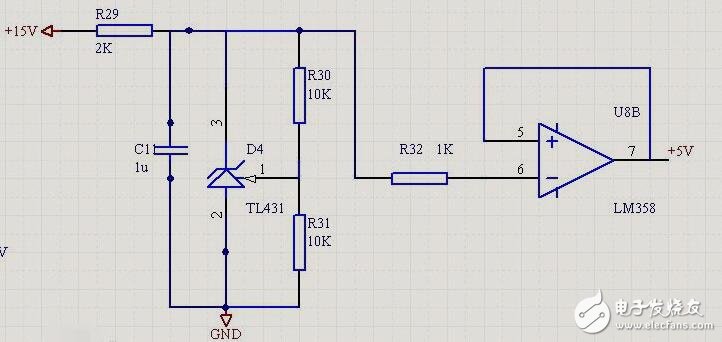

TL431的具體功能可以用圖c的功能模塊示意。由圖可以看到，VI是一個內部的2.5V的基準源，接在運放的反向輸入端。由運放的特性可知，只有當REF端（同向端）的電壓高于VI（2.5V）時，三極管中才會有電流通過，同相輸入電壓少于2.5V時，三極管處于截止?fàn)顟B(tài)（理想狀態下），隨著REF端電壓的微小變化，通過三極管圖1的電流將從1mA到100mA變化。當然，該圖絕不是TL431的實際內部結構，但可用于分析理解電路。
