直流穩壓電源的應用非常的廣泛，質量優良的直流穩壓電源，才能滿足各種電子線路的要求。所以,直流穩壓電源的設計頗為重要，特別是數控制流穩壓電源。本文主要介紹數控直流穩壓電源的設計，對其中涉及的D/A轉換、單片機等也有詳細介紹。將單片機數字控制技術, 有機地融入直流穩壓電源的設計中, 就能設計出一款高性價比的多功能數字化通用直流穩壓電源。

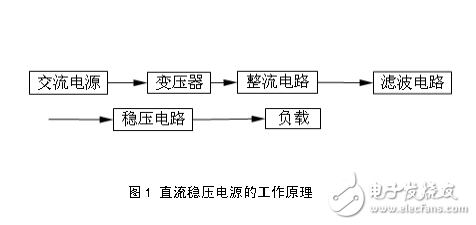

在電子電路中，通常都需要電壓穩壓的直流電源供電。日常生活中也需要將交流電轉變成直流電，形成直流穩壓電源。一般直流穩壓電源由電源變壓器、整流電路、濾波電路和穩壓電路等四部分組成。
電源變壓器是將交流電網220V的電壓變?yōu)樗枰碾妷褐?，然后通過整流電路將交流電壓變?yōu)槊}動的直流電壓，由于此脈動的直流電壓還含有較大的紋波，必須通過濾波電路加以濾除，從而得到平滑的直流電壓。但這樣的電壓還隨電網電壓波動（一般10%左右的波動）、負載和溫度的變化而變化。因而在整流、濾波電路之后，還需接穩壓電路。穩壓電路的作用是當電網電壓波動、負載和溫度變化時，維持輸出直流電壓穩定。
1.1 整流電路
整流電路的任務是將交流電變換成直流電。完成這一任務主要靠二級管的單向?qū)щ娮饔?。因?a target='_blank' class='arckwlink_none'>二極管是構成整流電路的關鍵元件。常見的幾種整流電路有單相半波、全波、橋式和倍壓整流。我主要研究了單項橋式整流電路。
1.1.1 單相橋式整流電路
